Ensamble del amplificador estéreo de 300W
El ensamble de cualquiera de nuestros proyectos requiere de sumo cuidado y pulcritud. Las partes deben encajar y ajustar a la perfección. Cuando vamos a ensamblar un amplificador por primera vez, es muy posible que nos encontremos con algunos obstáculos o eventualidades. Estos inconvenientes son previsibles o evitables, siempre y cuando planeemos de principio a fin, cada paso a seguir.
Encajando las partes del amplificador
Teniendo la caja o gabinete para el amplificador, procedemos a acomodar las partes. Comenzamos por instalar el transformador, atornillándolo en el piso de la caja metálica. El cable de poder para la alimentación, va serie; entre el transformador, el interruptor y el porta fusible. El interruptor con piloto, muestra cuando el amplificador está encendido.

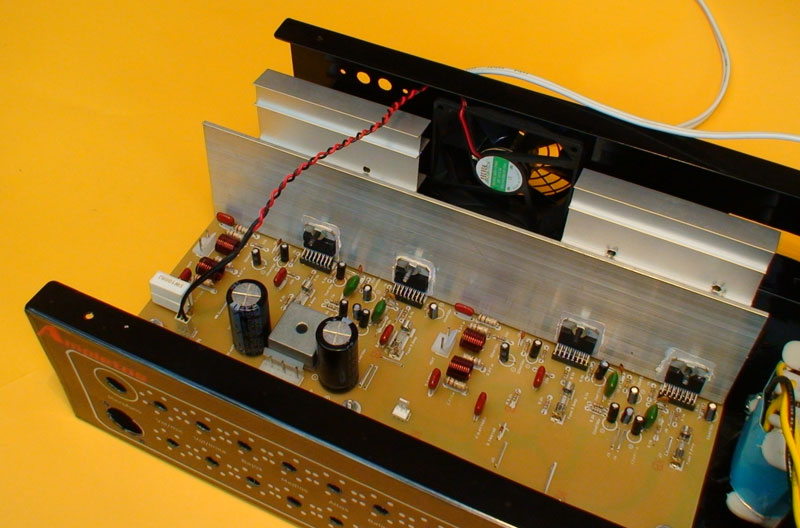

La tarjeta principal del amplificador esta asegurada con tornillos pasantes, los cuales no se deben colocar sin antes de haber colocado unos soportes de caucho para mantener una distancia entre el piso de la caja y el circuito. Así evitar posibles corto circuitos.

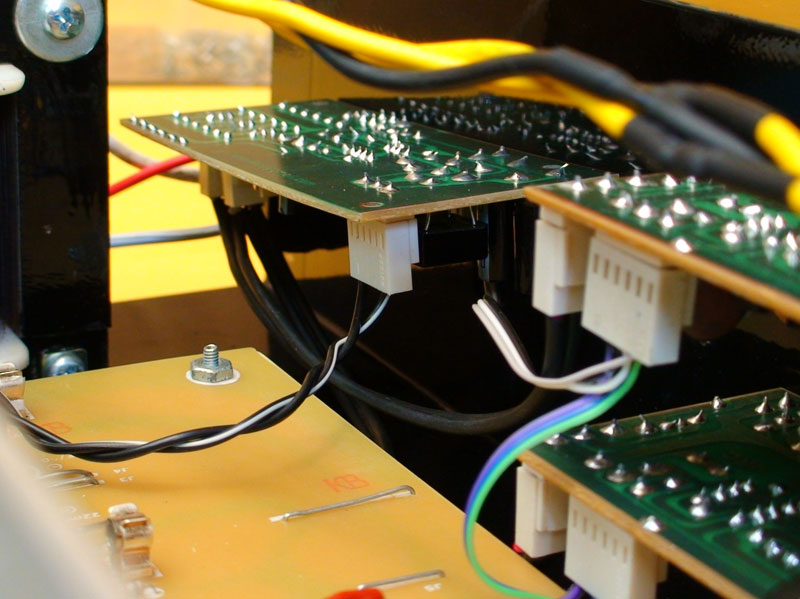

Conecte los cables de alimentación, ventilador, entrada de señal y salida de señal a la tarjeta, en sus respectivos lugares.
Sumador de señales
A éste amplificador le hemos colocado dos preamplificadores con entrada de micrófono y línea con EQ. Por esta razón es necesario implementar el Sumador de señales. Éste nos permite mezclar la señal de los dos preamplificadores, para poder entregárselas al amplificador y poder manipularlas por independiente.
El sumador tiene su propia fuente rectificadora. Incluye una salida de voltaje DC, de la cual podemos alimentar los dos preamplificadores.
Para llevar la señal de los preamplificadores al Sumador de señales, se debe utilizar cable blindado estereo o apantallado. Esto evita filtraciones de ruido.
Salidas a parlante

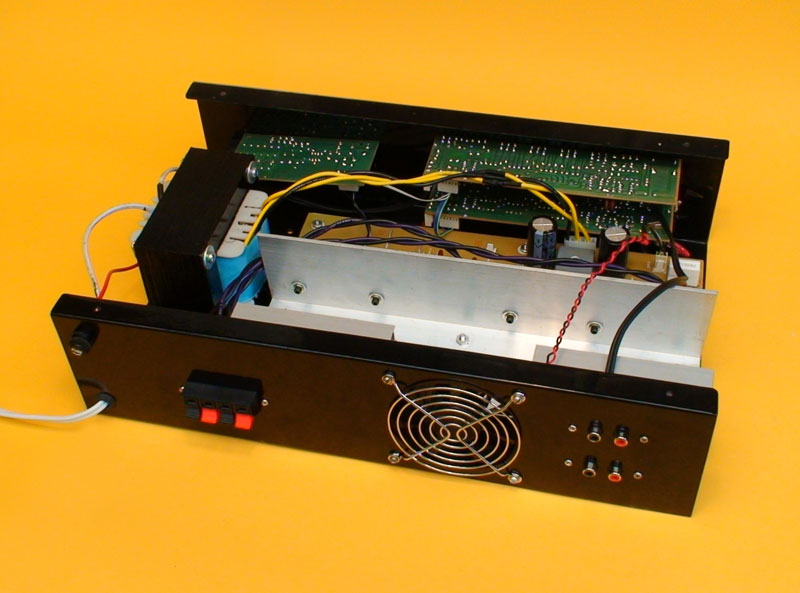

Para las salidas a parlante, usamos un terminal de presión doble. El orificio fue hecho a la medida. El terminal entra por la parte interior de la caja, para luego ser atornillado con dos tornillos pasantes con tuerca.
Para las entradas de señal se utilizaron terminales RCA hembra doble, para chasis. Atorníllelos con tornillos pasantes con tuerca.
Colocar una malla para el ventilador es muy importante, ya que protege el ventilador y de posibles accidentes humanos al manipular el amplificador. La malla que usamos es de 3 ½ pulgadas de diámetro, al igual que el ventilador. Puede atornillarla simultáneamente con el ventilador, y usar los mismos agujeros y tornillos.
Un aparato muy versátil
El amplificador de 300 watts con doble control de tonos, entrada de micrófono y línea mezclada, puede ser usado en eventos de mediano tamaño, tales como: Bares, discotecas o en videorockolas. Actualmente se construyen videorockola con computadores portátiles (laptop), consiguiendo videorockolas de 10 centímetros de espesor, por 45 cm de ancho y 60 cm de alto. Estas videos rockolas tienen su amplificador externo al igual que los bafles. De tal forma que el manejo del volumen y la ecualización se hacen desde el mostrador del negocio. Esta optimización redunda en economía y ahorro de espacio.

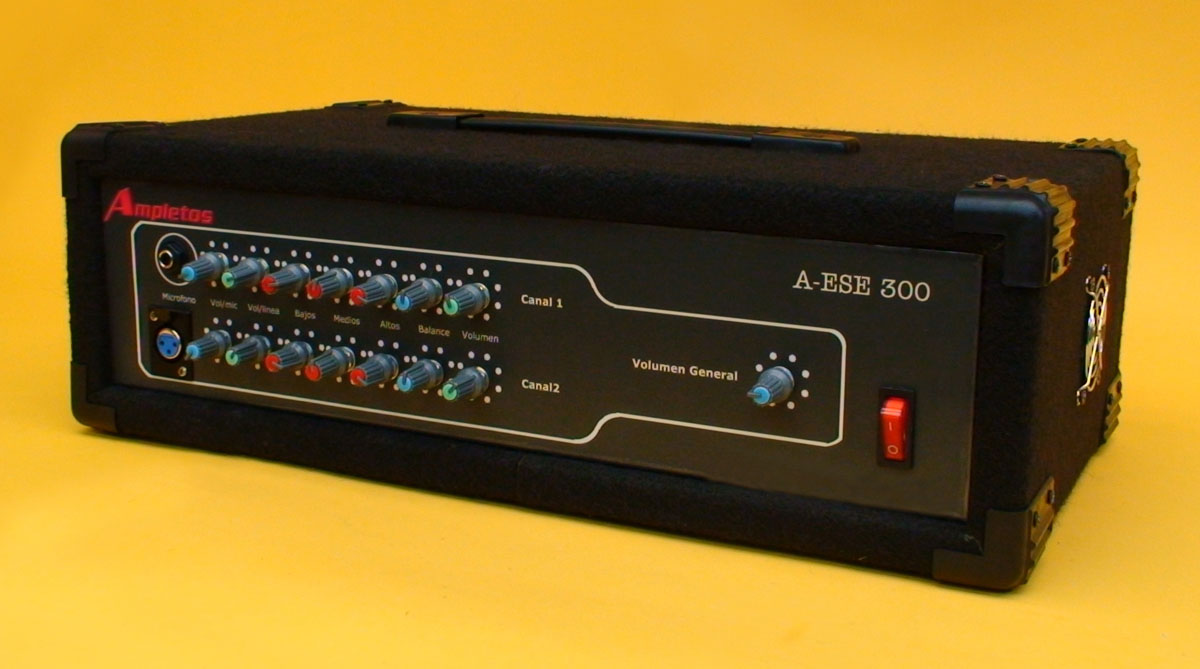

Amplificador de 300W ya terminado con dos preamplificadores y sumador
Este video es complemento del artículo escrito. No omita leerlo, ya que el video solo muestra la parte práctica. Los detalles y recomendaciones están por escrito.
Esperamos que este proyecto sea de gran utilidad para todos.
Los subtítulos en español y en inglés se encuentran en el video. Sólo deberá dar play y activar el botón de closed caption que se encuentra en la parte inferior derecha del video.
the subtitles in Spanish and English are in the video. You only need to play and activate the closed caption button, located in the lower right corner of the video.
