Construya un Amplificador estéreo de 300 Vatios

Amplificador estéreo de 150W por canal, utilizado en la consola Hard Rock 300.




Sello de probadoPresentamos un amplificador estéreo de 150W por cada salida, de gran rendimiento y calidad. Este amplificador de audio fue utilizado en la consola de sonido Hard rock 300, usando el circuito integrado TDA7294, que ha mostrado por muchos años su gran calidad y rendimiento. Además por su gran potencia, es ideal para las videorockolas.

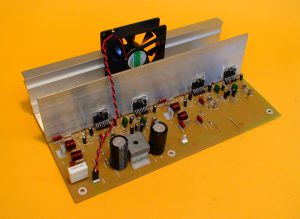

amplificador 300 wattsUna gran aplicación del TDA7294, es la configuración puente (bridge), donde de a dos TDA7294, manejan una salida. En este tipo de configuración, el valor de la carga no debe ser inferior a 8 Ohm.
Las principales ventajas que ofrece este amplificador son:
– Alta potencia usando poco voltaje.
– Considerable potencia de salida, incluso con cargas altas (16 Ohm).
Con un parlante de 8 Ohm, y un voltaje de ± 25 voltios DC, el máximo rendimiento que se puede obtener es de 150W por canal, mientras que con una carga de 16 Ohm, y un voltaje de ± 35 voltios DC, se obtiene un máximo de 170W por canal.
Este amplificador fue probado con 2 parlantes de 300 vatios de potencia y una carga de 8 ohmios y 12 pulgadas. El rendimiento fue excelente.

Materiales

materiales amplificador
Aquí podemos apreciar los materiales para la construcción de este amplificador. Al final de este artículo encontrará un archivo PDF con un dibujo del circuito impreso, el diagrama eléctrico y la lista de materiales. Puede imprimir el PDF para que luego se dirija a su almacén o tienda de electrónica de confianza y consiga todo lo necesario, para el desarrollo de éste proyecto.

Materiales del transformador

transformer materialsUna parte fundamental del amplificador es el transformador. Para construirlo es necesario conseguir los siguientes materiales:
Alambre de cobre magneto calibre 20, según la tabla AWG; para el devanado primario. Alambre de cobre magneto calibre 14; para el devanado secundario. Alambre calibre 23; para el devanado adicional. Chapas o láminas de hierro silicio, vienen en formas de letras (I) y (E) que intercaladas forman el núcleo del transformador. Conseguir estas chapas nuevas es costoso, pues sus fabricantes las venden al por mayor. Por esta razón es mejor visitar los depósitos o cacharrerías, para que así, reciclen las chapas de transformadores usados. Carrete o formaleta, ésta se consigue en plástico o la puede hacer en cartón con los diagramas que se encuentran en nuestro artículo de construcción de un transformador casero. Papel parafinado papel pergamino o prespán, cinta aislante, tornillos largos y piedeamigos o ángulos.

El transformador

transformador amplificadorEl transformador ideal para este amplificador es de 18+18V AC, con una corriente mínima de 8 amperios. Si no usa el transformador indicado, no podremos garantizar un buen desempeño de nuestro amplificador.
Al construir el transformador, usamos un núcleo de 3.8 centímetros, por 5 cm. Para el caso de Colombia el voltaje de la red pública es de 120 voltios. Por lo tanto es necesario enrollar 266 vueltas de alambre, calibre 20 en el devanado primario.  Y 84 vueltas de alambre, calibre 14 en el devanado secundario.
Para los países que tienen un voltaje de 220v en la red pública, es necesario enrollar 510 vueltas en el devanado primario. El calibre de éste, baja a 23.
Recuerde que este transformador; por tener TAP central, es necesario detenerse a la mitad de las vueltas del devanado secundario y soldar un cable de salida. Luego enrollar la otra mitad de vueltas de alambre. Otra manera de hacerlo, consiste en enrollar simultáneamente dos alambres calibre 14 y enrollar sólo 42 vueltas. Al final, para formar el TAP central, debemos unir un extremo del principio de uno de los alambres, con el extremo del final del otro alambre.

El circuito impreso(PCB)

PCBEl circuito impreso se hace a partir del dibujo que se encuentra en el archivo PDF, que puede descargar después de leer todo el artículo. Se puede construir de varias maneras; la más económica, es usando la técnica de planchado con papel termo transferible. Esto consiste en imprimir el dibujo del PCB, sobre el papel termo transferible, usando una impresora láser. Luego se coloca de cara a la placa, por el lado del cobre y se plancha durante 10 minutos. Después se sumerge en agua y cuando está bien mojado el papel, se retira, quedando el dibujo sobre la placa. Posteriormente se sumerge la placa en cloruro férrico o cloruro nítrico y se agita suavemente para que caiga el cobre de las partes donde no esté el dibujo. Para terminar se perforan los orificios donde irán los componentes.

Recuerde: Si el dibujo sólo está al derecho, lo puede invertir a modo espejo, usando el photoshop, o algún programa de retoque de imágenes.
En el caso de la fotografía, el circuito impreso fue hecho de manera industrial, con el método de serigrafía. En éste caso no es necesario invertir el dibujo.

Las resistencias

resistencias colocadasDespués de hacer el circuito impreso, comenzamos por colocar todas las resistencias. Para esto utilice como guía la máscara de componentes. Todas las resistencias son de ¼ de vatio, excepto las resistencias de la Red de Zobel (2.7 ohmios y 8.2 ohmios), que son de 1 vatio.
Las resistencias no tienen polaridad. Esto facilita su colocación, ya que sólo es corroborar que el valor sea el correcto, y luego colocarla en su sitio correspondiente.

Puentes de alambre  o jumpers

jumpersLuego debemos colocar los puentes de alambre (jumpers) en todos los sitios indicados en la máscara de componentes. Estos puentes se encargan de interconectar pistas entre sí.
Los puentes (jumpers), se hacen del residuo que queda al cortar los excedentes de los terminales de las resistencias. Es necesario medir la distancia entre los dos orificios para hacer el puente a la medida.

Bases para los circuitos integrados

bases circuitos integradosAunque algunas personas me critican por hacer esto, la verdad lo he hecho miles de veces. Y es cierto. Miles de veces. Colocar estas bases me facilitó mucho la vida cuando hacía amplificadores para rockola. Al principio se dañaba un amplificador y tenía que desoldar los circuitos integrados, arriesgando que en a veces se levantaban las pistas. Eso sin contar que gastaba más tiempo y el señor de la tienda se desesperaba.
Un día hice ésta prueba y ví que no hubo problemas, al contrario. Cambiar un circuito integrado se volvió cosa de unos pocos minutos y se podía hacer en el mismo sitio de la rockola.
Por otra parte algunos técnicos me dicen que eso se pierde potencia, pero yo hice las mediciones y No es cierto. Todo lo aquí expuesto ha sido probado.

Cortando a lo largo las bases de 14 y 16 pines, podemos hacer una base para el integrado TDA7294. Ésta nos servirá en caso de necesitar reponerlo o cambiarlo. Facilita el trabajo, ya que desoldar un circuito integrado de tantos pines es algo dispendioso y se corre el riesgo de despegar una o varias pistas del circuito impreso.

NOTA: Si piensa colocar bases como lo expuesto aquí, le recomendamos que lo haga muy bien. Que queden enfrentadas tal como se muestra en la foto, con sus pines muy bien incrustados en la tarjeta y bien soldados. De no hacer esto pulcramente puede haber malos contactos con los terminales del circuito integrado y tendrá problemas.

En la siguiente página continuamos con el ensamble.
