Preamplificador para Micrófono con Eco o Delay

Este preamplificador puede ser usado en las videorockolas con Karaoke, también con una guitarra electroacústica o eléctrica.

pre mic delaySello de probadoPresentamos un preamplificador para micrófono con eco o delay, de gran utilidad para las videorockolas con Karaoke. Proporciona un efecto que mezclado con la voz, hace más agradable la interpretación del cantante.
Gracias al gran éxito de las videorockolas en los últimos años, hoy en día, éstas tienen nuevas prestaciones como: Radio, TV, lector Mp3 con entrada USB , bluetooth y Karaoke. Para éste último va dirigido este proyecto. El efecto de eco tiene por objeto darle un sonido más atractivo a la voz del cantante de Karaoke. La palabra Delay al traducirla del inglés quiere decir Retraso. Es básicamente un retardo de señal, que sumado al sonido original, le da una profundidad al sonido, logrando así el efecto conocido como Eco. Además este preamplificador puede ser usado con una guitarra electroacústica o eléctrica.



Controles

potentiometersEl preamplificador tiene los siguientes potenciómetros de control de izquierda a derecha:
ECO: Este potenciómetro controla la cantidad de sonido retrasado que se mezcla con la señal original. Lo hemos colocado de 50K, pero si tiene problemas de ruido, lo puede colocar de 10K.
TIEMPO: Este potenciómetro controla el tiempo en que tarda en producirse un eco, se puede medir en milisegundos y se usa sincronizándolo con el tiempo de la música, en caso de usarlo con algún instrumento musical o al cantar. Lo hemos colocado de 20K. Si desea aumentar el tiempo de retardo, lo puede colocar de 50K.
VOLUMEN: Como su nombre lo indica, este potenciómetro controla el nivel de volumen. Interconecta la salida del primer amplificador operacional y la entrada del PT2399, graduando así la cantidad de señal que entra a este.
Hemos usado potenciómetros logarítmicos, obteniendo buenos resultados.

Efecto digital con un IC

PT2399El Circuito integrado PT2399 es un procesador de audio de eco, de tecnología CMOS. Está equipado con conversores ADC y DAC, una alta frecuencia de muestreo y una memoria interna de 44K. El procesamiento digital se utiliza para generar el tiempo de retardo, que también cuenta con un circuito VCO interno en el reloj del sistema, lo que facilita el ajuste de la frecuencia. El PT2399 tiene una baja distorsión (THD <0,5%) y muy bajo ruido (No <-90dBV), originando así audio de alta calidad. La distribución de los pines está optimizada, para lograr un diseño fácil del circuito impreso (PCB) sin contar su bajo costo que se traduce en ahorro de dinero.

Circuito amplificador operacional

4558El circuito integrado JRC4558 es un amplificador operacional doble de alto rendimiento.
Debido a su gran estabilidad por la compensación de frecuencia interna sin necesidad de componentes externos, su muy bajo ruido, sin contar su protección contra cortocircuitos, el 4558 es uno de los operacionales más utilizados en preamplificadores de audio.
En este circuito se encarga de preamplificar la señal del micrófono, antes de ser procesada por el PT2399 y de mezclar las dos señales (señal original y retardo), entregándola con la suficiente potencia, para ser recibida por el amplificador.
Como el JRC4558 es bastante escaso, hemos usado uno de otra marca. Por eso el integrado que vemos en la fotografía dice C4558, de la marca NEC. (nippon electronics company). De no conseguirlo puede reemplazarlo por el TL072 o el NE5532.

La alimentación del IC

regulación voltajeEl circuito integrado PT2399 se alimenta con 5 voltios. Esto hace necesario bajar el voltaje de alimentación del preamplificador que puede ser entre +/-12V y +/-18V DC, a 5V. Para esto se usa un diodo Zener. El Zener es un diodo de silicio construido especialmente para trabajar en zonas de rupturas. Funciona como regulador de tensión constante e independiente, manteniendo el voltaje a pesar de la presencia de variaciones de la tensión en la fuente.
El diodo zener va siempre acompañado de una resistencia que disipa la temperatura producida por el esfuerzo realizado por el zener. A ésta se le llama resistencia de polarización del zener.
En este caso hemos alimentado el circuito con una fuente que proporciona 17V DC. La resistencia que usamos es de 470 ohmios. Si alimenta el circuito a 12 voltios DC, deberá usar una resistencia de 390 ohmios y si lo alimenta con 9V, deberá ser de 220 ohmios.



Conectores

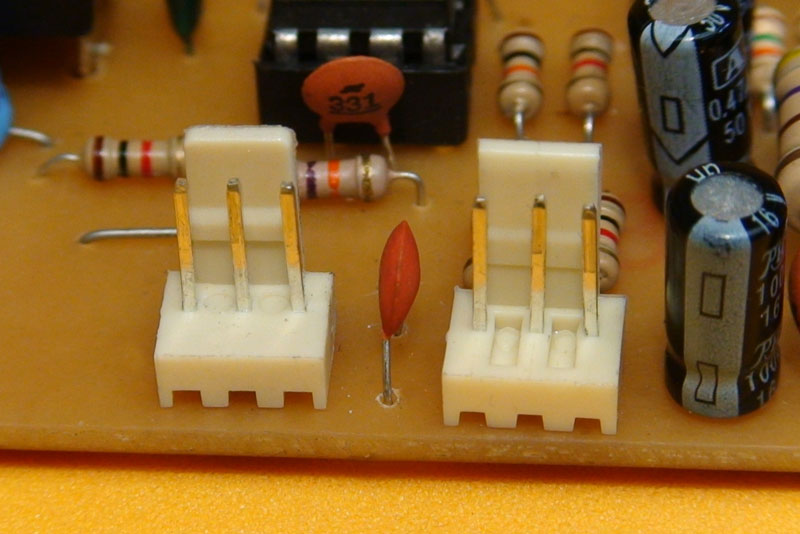

MOLEX 2.54mmLos conectores que se aprecian en la foto son; alimentación y salida de señal. El primer conector tiene tres pines que reciben la alimentación simétrica. El primer pin es voltaje negativo, el pin del centro es tierra y el pin derecho es voltaje positivo.
Recordemos que este preamplificador es monofónico. Para facilitar la conexión a un amplificador estéreo, hemos colocado a la salida de señal un par de resistencias de 1K, que entregan la misma señal dividida en dos. El segundo conector tiene señal en los dos extremos y tierra en el centro. Si desea conectar este circuito a un amplificador monofónico, sólo debe usar el pin del centro de la salida (GND) y cualquiera de los extremos.

Entrada micrófono

entrada micrófonoLa entrada de señal se hace por medio de un jack estéreo para circuito impreso. Si se pregunta porque estereo si el preamplificador es mono, pues es porque las patas del centro se usan para que al sacar al plug, automáticamente se conecta la salida de señal a tierra, evitando así cualquier posible filtración de ruidos. El jack usado en este impreso, viene de conexión en el costado derecho, si el suyo es de conexión izquierda, deberá desarmarlo e invertir sus patas.
Para ver los detalles de la imagen, de clic sobre ella.

Proyecto completo

Aquí podemos ver el circuito terminado y con su respectiva fuente de alimentación. Si no desea usar un transformador adicional, puede hacer en el mismo transformador principal que alimenta el amplificador, un devanado de 9 o 12 voltios AC a 200 miliamperios.
La lista de materiales, el circuito y la máscara de componentes que usaremos como guía en el ensamble, se encuentra en el archivo PDF que entregamos gratis al final de este artículo. Se debe tener mucho cuidado al momento de colocar los componentes en su sitio y de forma correcta. El circuito integrado, los condensadores electrolíticos y el diodo zener deben respetar la polaridad mostrada en el diagrama.

preamplificador alimentado

Nota: lea y relea hasta entender el funcionamiento del circuito. No lo arme sólo por armarlo. Cuando se tiene claro el funcionamiento de un aparato, no habrá obstáculos al momento de construirlo.
Antes de empezar a construir cualquiera de nuestros proyectos electrónicos, lea nuestra sección de Recomendaciones. Contiene muchos “tips” que le serán muy útiles y le evitarán dolores de cabeza.



Video de prueba del preamplificador de microfono con delay



En nuestra sección de proyectos preamplificadores tenemos un preamplificador con reverb, delay y control de tonos.
