Amplificador Estereo de 400W Complementario

Excelente amplificador de alta potencia y sonido de gran definición.



ready amplifierCuando hacemos un producto y queremos comercializarlo, debemos tener muy en cuenta que sea un buen artículo, durable, de buena calidad y muy bien presentado. Muchas veces tenemos buenos desarrollos, pero mal presentados y el posible cliente ni siquiera se toma la molestia de escucharlo. La falta de presentación de un producto, no da confianza.
Como ya tenemos un amplificador de buen rendimiento y de alta potencia, Sólo nos falta darle una buena presentación, para de esta manera llamar la atención del cliente y así se tome el tiempo de escucharlo.



La caja del amplificador

gabineteDebemos construir una caja o gabinete para el amplificador. Esta caja se hace; la mitad en lámina de hierro con los orificios para: el interruptor de encendido, los potenciómetros de control de tonos y volumen, el ventilador, salida de parlantes, entrada de señal, fusible, cable de poder y reproductor mp3. En en el piso van los agujeros para los tornillos de ajuste del transformador, la tarjeta amplificadora y la fuente regulada. La lámina se pinta con Pintura Electrostática o alguna pintura de alta calidad.
La calcomanía del frente debe mostrar todas las funciones de los botones de la parte frontal. Se imprime en papel de vinilo adhesivo, y luego de pegarlo, se cubre con papel contact, que ayuda a proteger la calcomanía. Esto le da una muy buena presentación a la caja y confianza al cliente. Descargue aquí el archivo de Corel Draw con el diseño del frente de éste amplificador.
La otra parte de la caja es un túnel de madera en el que entra la lámina de metal. Se puede hacer en OSB, o en MDF. Se colocan esquineros plásticos y una manija de agarre para transportar el amplificador. A los lados van dos orificios de ventilación, cubiertos por un par de mallas metálicas, que sirven como protectores y a su vez mejoran el diseño de nuestro gabinete.

Vista panorámica del amplificador

La fotografía nos muestra una panorámica de todo el amplificador y las conexiones entre sus partes. Tiene un ecualizador de 5 bandas, un preamplificador de micrófono y línea mezclada y un reproductor MP3. Puede dar clic sobre la foto para verla en un tamaño grande y así poder estudiar con detenimiento como deberá conectar cada componente.
Recuerde mantener un buen orden de cableado y usar cables de diferentes colores para no confundir las conexiones.
Una recomendación importante es usar cable blindado o apantallado para el transporte de la señal entre entradas de audio, preamplificadores y amplificador.

Módulo reproductor mp3 con entrada USB


Un reproductor mp3 con entrada USB al frente del amplificador, le da un valor agregado y mejores prestaciones. Así no es necesario cargar con un computador para programar música. Además hoy en día se consiguen con Bluetooth, permitiendo así colocar música desde el teléfono celular.
Para la instalación de éste dispositivo existen dos maneras: Esto depende de si conseguimos el módulo MP3 listo, o si debemos sacarlo de un altavoz Bluetooth portátil.
Cuando ya conseguimos el Módulo MP3 es muy sencillo. Basta con ubicar la salida de señal y la entrada de alimentación. Por lo general se alimentan desde 5, hasta 12 voltios. esto se puede identificar fácilmente, ya que los que se alimentan a 12 voltios es porque traen un regulador 7805 incorporado. En cambio los que no lo traen, se deben alimentar con 5 voltios regulados.

Cuando extraemos el módulo MP3 de un altavoz

En estos casos, primero se desarma con mucho cuidado el altavoz, y se saca el módulo MP3 de la caja. Luego se instala al frente del amplificador, de tal manera que se vea estético. En este caso, la salida de señal del reproductor MP3, va conectada a la entrada del ecualizador de 5 bandas. También la conectamos a la entrada de línea exterior. Por eso se aprecian unas resistencias de 2.2K que sirven como sumador de las dos señales. Así podemos ecualizar tanto la señal proveniente del reproductor, como una señal que venga del exterior. por ejemplo si le conectamos un PC.

La fuente simple regulada

simple power fontLa fuente simple regulada la usamos para alimentar el Reproductor Mp3 y el ecualizador de 5 bandas. La nueva versión del EQ de 5 bandas ya trae su propia fuente, así que de éste podemos alimentar el reproductor MP3. Pero como en éste caso la versión que usamos no tenia fuente, fue necesario usar la fuente simple regulada.
El preamplificador de micrófono y línea lo alimentamos con la fuente simétrica que vemos en la fotografía. Ésta se encuentra en el artículo de fuentes simétricas.

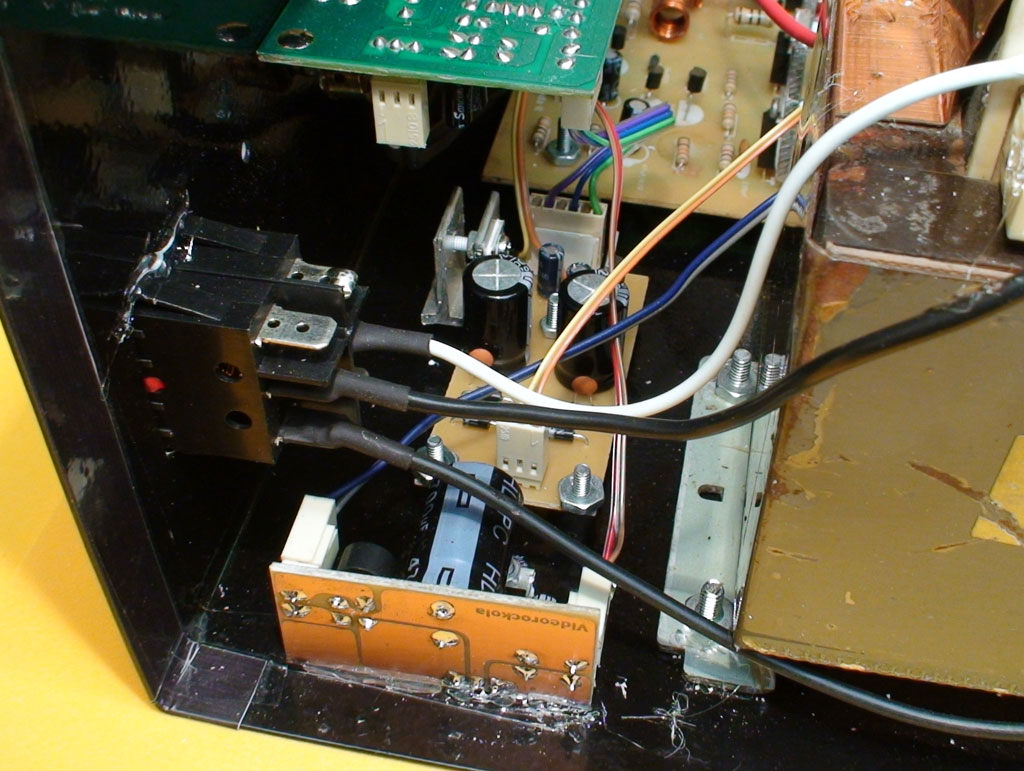

Interruptor de encendido

power switch
El interruptor (Switch) debe soportar al menos 4 amperios y 250 voltios. En este caso usamos un interruptor con piloto, para que nos muestre cuando el amplificador está encendido. Se utiliza espagueti termoencogible para aislar las soldaduras y dar un mejor acabado. También le aplicamos un poco de silicona caliente al interruptor, evitando así que se salga por el frente.
Cada marca de interruptor tiene una manera diferente de conectarse. Por esta razón debe estudiarlo primero, con la ayuda de su multímetro.



El ventilador (cooler fan)

cooler fanEl amplificador se debe refrigerar muy bien para así darle una larga vida. Hemos usado un ventilador de 3 ½ pulgadas, que enviará aire frío al disipador de aluminio. Lo hemos conectado directamente al transformador a una salida de 12 voltios AC. Como el ventilador es de alimentación DC, le hemos colocado un diodo en serie con el positivo, con su cátodo mirando el ventilador. De esta manera el ventilador sólo recibe semiciclos positivos y gira sin problema. En la parte posterior se coloca una malla de 3 ½ pulgadas que protege el ventilador de objetos extraños y de posibles accidentes humanos al manipular el amplificador.
También podemos apreciar las salidas a parlantes. Se debe unificar tierra en el terminal de los bafles y conectar los tres cables, Canal derecho, canal izquierdo y tierra, provenientes del amplificador. La entrada de señal del exterior tiene un par de resistencias de 2.2K, que funcionan como sumador de señales con la señal del reproductor MP3.

Amplificador terminado

amplificador terminado
El amplificador de 400 watts con ecualizador de 5 bandas, entrada de micrófono y línea mezclada, representa el nuevo concepto en diseño de videorockolas, ya que actualmente se construyen con computadores portátiles (laptop), consiguiendo videorockolas de 10 centímetros de espesor, por 45 cmts de ancho y 60 cmts de alto. Estas video rockolas tienen su amplificador externo al igual que los bafles. De tal forma que el manejo del volumen y la ecualización se hacen desde el mostrador del negocio. Esta optimización redunda en economía y ahorro de espacio.
Claro está que éste amplificador también puede ser usado para uso casero.

A continuación podemos observar un video hecho por uno de nuestros fieles seguidores, que se ha tomado la molestia de grabar una prueba del amplificador de 400 vatios.

Muchas gracias a piteralbehiro.



NOTA: Antes de empezar a construir cualquiera de nuestros proyectos electrónicos, lea nuestra sección de Recomendaciones. Contiene muchos “tips” que le serán muy útiles y le evitarán dolores de cabeza.



Temas relacionados:

Vúmetro estéreo

Reparación de parlantes

Construcción de una rockola portátil


>>>Descargue aquí<<< El archivo PDF con información, diagrama, lista de materiales y el circuito impreso para ensamblar el amplificador estéreo de 400 watts complementario.


>>>Descargue aquí<<< El archivo PDF con el diagrama y el circuito impreso de la versión monofónica de 200W, que podrá usar con nuestro filtro pasa bajos, con el preamplificador de bajo eléctrico ó con el preamplificador de guitarra eléctrica.
