Amplificador de 200 Vatios para Videorockola

Como construir un amplificador de 200 watts utilizando transistores de potencia y el TA7630, dando la opción de volumen, balance y tonos a distancia.

Amplificador con control de volumen, balance y tonos controlados por tensión

power amp jukeboxSello de probadoPresentamos un excelente amplificador de sonido estéreo de 200 watts. Es ideal para sus videorockolas. Trae el control de volumen, balance y tonos controlados por tensión, que permite colocar los potenciómetros de control hasta 30 metros de distancia del amplificador, sin que se introduzca ruido alguno.
Tengamos en cuenta que el administrador de la tienda, bar, cantina o discoteca, no puede estar acercándose a la videorockola cada vez que sea necesario cambiar el volumen. Este sistema que utiliza el circuito integrado TA7630p o Kia6930p, facilita el manejo de la videorockola.  Permite colocar el control de volumen en el mostrador o en el lugar más cómodo para el encargado del establecimiento.
Además éste es un amplificador de gran potencia. Tiene excelente sonido y su tamaño es reducido. Esto facilita su instalación en el interior de la Videorockola de pared.



Cómo comenzar a construir el amplificador?

etapa amplificadoraDescargue el archivo PDF que se encuentra al final de éste artículo. Haga el circuito impreso, mediante la técnica de serigrafía, planchado o papel fotosensible. El dibujo del PCB viene a tamaño real. Recuerde configurar bien su impresora, para que la impresión salga al tamaño correcto.
Si desea mandar a hacer circuitos impresos de Buena calidad, como los que usamos en nuestro sitio Web, puede hacerlo entrando a yahikoelectronica.com, en Radarelectronico.com o en pcbmicrocircuitos.com.
Antes de comenzar a armar este proyecto, usted debe leer nuestra sección de recomendaciones. También debe ver el video y el artículo del Amplificador de 200w que está en la sección de proyectos. Lea el artículo del Control de volumen y tonos controlado por tensión, ya que éste amplificador es la suma de esos dos proyectos anteriormente mencionados.



Los transistores de potencia

output transistorsEste amplificador utiliza transistores 2SC3280, que soportan un voltaje de 160 voltios entre emisor y colector. Si no es original (Toshiba), no soporta los 45 voltios DC al exigirle el máximo rendimiento. Así que recuerde medir el hFE y la capacitancia de estos, al momento de comprarlos.
Si desea darle un mejor rendimiento al amplificador, puede reemplazar los transistores por los 2SC5200 originales (Toshiba). Éstos soportan 230 voltios entre colector y emisor, dando la posibilidad de usar unos 4 o 5 voltios más en la alimentación.
Es importante tener en cuenta, que al momento de ensamblar este amplificador, hay que estar seguro de la posición de los componentes. Sobre todo, los transistores, diodos y condensadores. Para esto siga la guía de la máscara de componentes, que se encuentra en el archivo PDF.



La fuente de alimentación

dual power supplyEste amplificador requiere de una fuente simétrica o dual, de +/- 45V DC (Corriente Directa). El transformador debe ser de 33V x 33V AC (Corriente Alterna). Esto quiere decir que el voltaje total de extremo a extremo es de  90 voltios DC. Tiene un punto medio el cual se toma como tierra ó 0 voltios. Es decir, al medir entre el punto medio y el punto positivo, nos da una tensión de +45V DC. Y al medir entre el punto medio y el punto negativo, da un voltaje de -45V DC. Esto se hace para que al momento de entrar en reposo el amplificador, el voltaje en la salida de los parlantes, sea cero (0V).  Esto hace más estable el circuito. Por esta razón es necesario usar un transformador con TAP central.



El circuito integrado TA7630p

control de tonos y volumenEl chip TA7630p permite variar mediante condensadores, el rango de frecuencias bajas o altas. Los valores típicos para estos condensadores empleados para el realce de las frecuencias bajas son de 0.1 microfaradios. Y para las frecuencias altas se usan condensadores de 0.01 microfaradios. Puede variar el valor un poco, dependiendo del gusto o el objetivo a conseguir.
Se recomienda utilizar una base para circuito integrado de 16 pines. Esto con el fin de facilitar el cambio del TA7630, al momento de ensamblar o en caso de un mantenimiento.
De ésta manera es muy fácil cambiarlo sin maltratar las pistas del circuito impreso, puesto que en algunas ocasiones, se levantan al momento de retirar la soldadura.



Fuente adicional

regulated power supplyLa fuente de alimentación para el TA7630 o el Kia6930p es independiente de la fuente del amplificador. Se puede usar un transformador de 12 voltios y con al menos 200 miliamperios. Claro está que lo más indicado es hacer un devanado adicional en el mismo transformador principal. Así ahorramos espacio al no tener que usar otro transformador.
La rectificación de la corriente se hace mediante 4 diodos 1N4004, un condensador de 1.000 microfaradios y se regula el voltaje con un regulador LM7812.



Controles de volumen y tonos

potentiometer
Los potenciómetros para éste proyecto son del tipo sencillos. es decir de sólo tres terminales. Nosotros colocamos potenciómetros dobles, con el fin de darles estabilidad y fuerza en la tarjeta. Pero esto es sólo en el caso de no usar una caja o gabinete para albergar el amplificador. En caso de requerir extender los controles de tonos lejos del amplificador, utilice los potenciómetros sencillos.



Conector de volumen a distancia

conectoresLa gran virtud del preamplificador de este amplificador es que la señal no es manipulada por los potenciómetros.  Cada potenciómetro le imprime un voltaje al circuito integrado, aumentando o disminuyendo su ganancia o modulando las frecuencias. Esto permite alejar del amplificador, los potenciómetros  de volumen, tonos y/o balance, sin introducir ruido alguno.
En lugar de colocar el potenciómetro de volumen directamente en la tarjeta, colocamos un conector de 6 pines al que le quitamos de a un pin de por medio. Allí se conecta el potenciómetro de volumen por medio de un cable y de esta manera llevarlo lejos de la tarjeta. También vemos un conector de 2 pines que viene de la alimentación del TA7630 o el Kia6930p. Éste conector es para conectar el Control de volumen infrarrojo, que se encuentra en nuestra sección de Proyectos.

control volumen distanciaObserve el potenciómetro de volumen que conectamos en el conector. En los experimentos de prueba que hemos realizado, colocamos el potenciómetro hasta 30 metros de distancia del amplificador. Tuvimos un excelente resultado.
Este circuito integrado TA7630p, ha llevado al éxito a este sistema de control remoto en las videorockolas, haciéndolo favorito entre los fabricantes de rockolas de nuestro país.
El uso permanente de este circuito integrado ha ocasionado un monopolio entre los fabricantes de amplificadores para videorockolas. Esto a tal punto que algunos fabricantes compran la totalidad de las existencias de los importadores locales. Esto refleja la falta de investigación y el poco deseo de conocimiento por parte de estos señores. Aquí tienen otros circuitos integrados que cumplen la misma función que el TA7630p, que a pesar de no ser un reemplazo, su existencia en el mercado los hace de fácil acceso: TDA1524A  LM1036  LM4610  KIA6930p  AN5835.



Control de volumen infrarrojo

control infrarrojoAquí podemos apreciar el control de volumen infrarrojo conectado al amplificador. El conector de 2 pines que está al lado del conector del potenciómetro de volumen, se encarga de alimentar el control de volumen infrarrojo. Como ese voltaje proviene directamente del pequeño puente de diodos, tenemos 17 voltios.  El circuito del control remoto tiene un regulador LM7805, que los convierte a 5 voltios. Éste es el voltaje con que trabaja el micro controlador 12f629 y el potenciómetro digital MCP41010.



La entrada de señal

signal imputEn la entrada de señal, colocamos un cable blindado estéreo. Está construido de la siguiente manera: En un extremo lleva un conector MOLEX hembra de 2.54 mm. Éste se conecta al conector macho en el circuito impreso.  En el otro extremo va un conector RCA cuádruple. Aquí la idea es hacer un puente (bifurcación en  Y) de dos en dos. Esto, si queremos enviar la señal a otro amplificador.
En el caso de conectar directamente la salida de la tarjeta de sonido o a la salida de audio de la placa base al amplificador, normalmente tienen la salida en jack estéreo de 1/4 0 3.5mm. Puede usar un RCA doble o un plug estéreo.



La salida a  parlantes

speaker outputPara la salida a los parlantes, usamos un terminal para bafles de presión. Puede usar el tipo de conector que más le convenga o el más comercial en su ciudad.
Este amplificador fue probado con 2 parlantes de 300 watts a 8 ohmios y 12 pulgadas, dando un excelente rendimiento. Puede colocarle parlantes de hasta 400 vatios pico. Si desea trabajarlo a 4 ohmios, recuerde colocar un disipador bastante grande y un ventilador, para prevenir el recalentamiento de los transistores. Esto evita que se dañen.



El transformador

electric transformerEl transformador para este amplificador tiene un devanado primario y dos secundarios. un devanado secundario de alta corriente de de 33 + 33 voltios AC y unos 5 amperios. el otro devanado es de 12 voltios y unos 200 mili-amperios como mínimo.
Se construye usando un núcleo de 3.8 centímetros, por 4 centímetros. En el caso de Colombia el voltaje de la red pública es de 120 voltios. Por lo tanto es necesario enrollar 332 vueltas de alambre calibre 21 en el devanado primario, 182 vueltas de alambre calibre 16 en el secundario y 34 vueltas de alambre calibre 26, para el devanado adicional.
Para los países que tiene un voltaje de 220 voltios en la red publica, es necesario enrollar 607 vueltas en el devanado primario en alambre calibre 25 según la tabla AWG.
Recuerde que este transformador tiene TAP central. Así que es necesario detenerse en la mitad de vueltas (vuelta 91) y soldar un cable que hará las veces de TAP central. Luego se enrollan las otras 91 vueltas de alambre magneto.

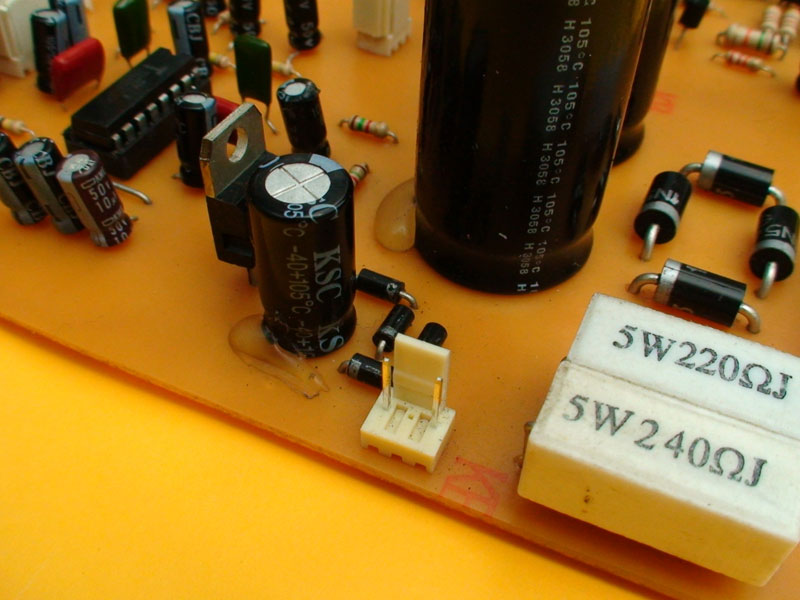

El ventilador (Cooler Fan)

cooler fan connectorHemos colocado una salida de voltaje para alimentar un ventilador de 12 voltios. Está creada a partir del voltaje positivo de alimentación del amplificador. Como son +45 voltios aproximadamente, es necesario reducir el voltaje para que el ventilador no se queme. Para esto colocamos dos resistencias de 180 ohmios en paralelo, que dan un total de 90 ohmios. El valor de estas resistencias puede variar, dependiendo del amperaje de consumo del ventilador.
El cálculo de la resistencia limitadora se hace de la siguiente manera:
Al voltaje positivo total se le resta el voltaje de consumo del ventilador. El resultado se divide en el amperaje de consumo del ventilador. Esto nos da como resultado los ohmios de la resistencia que debemos colocar, para limitar el voltaje que recibirá el ventilador. Ahora, el esfuerzo que realiza la resistencia al limitar el voltaje es bastante fuerte. Produce un calor que podemos bajar a la mitad colocando dos resistencias del doble del valor calculado.

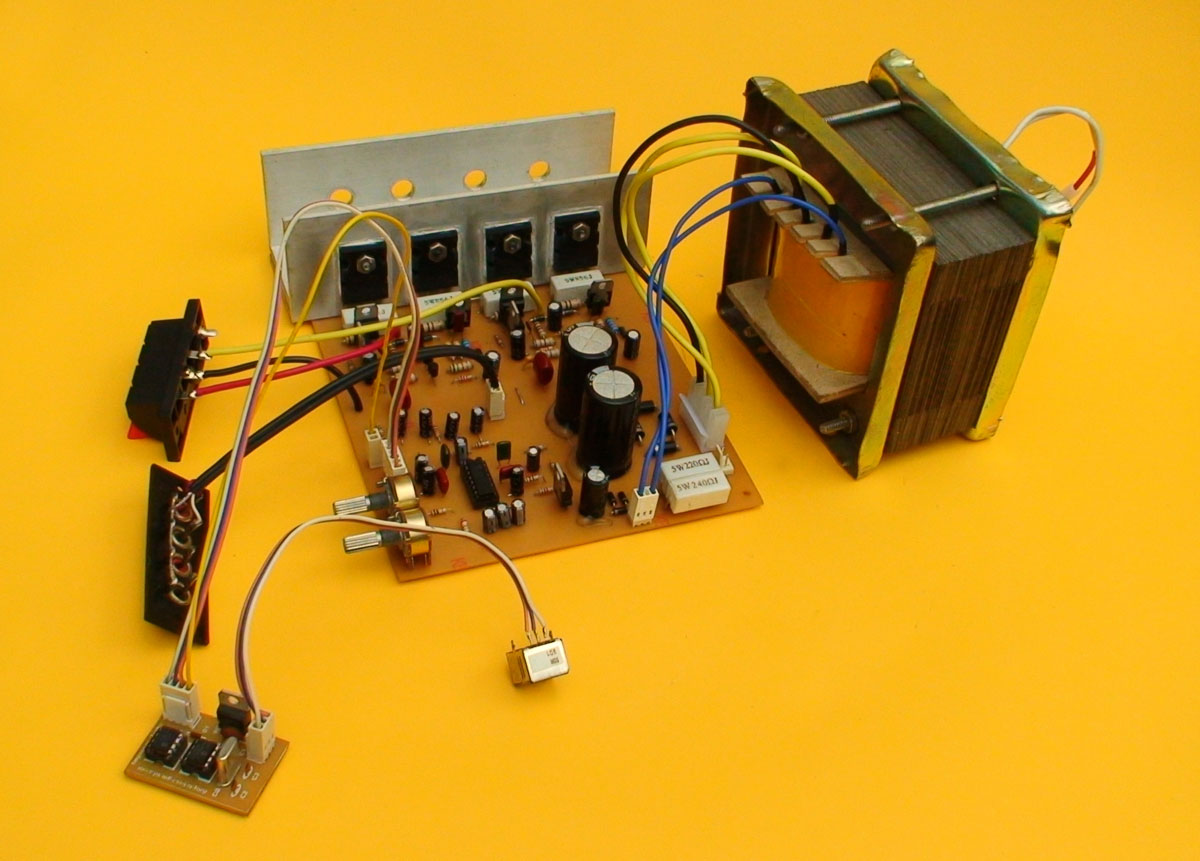

Amplificador terminado

finish amplifierEl amplificador de 200 vatios con control de volumen, balance y tonos controlados por tensión es un desarrollo que se ha aplicado aproximadamente, en un 40% de las videorockolas fabricadas en Colombia. Hace de él, un amplificador ideal, probado, efectivo y sumado a su bajo costo y de fácil construcción.  Su uso ha extendido para amplificar el sonido del computador en casa o negocio.
Esperamos que este proyecto sea aprovechado por las personas que desean tener un buen sonido. Además, puedan contar con una fuente de ingresos al desarrollarlos y comercializarlos.
Éxitos!

NOTA: Es importante recordar que antes de probar un amplificador, se deben hacer ciertas mediciones. Además se debe usar un circuito serie la primera vez que se conecta a la red pública.
Así que para tener éxito en el ensamble de éste proyecto, primero estudie el artículo del Amplificador mono de 100 watts.

Prueba de funcionamiento del amplificador de 200w con tonos
