Cómo Cambiar la Bobina de un Parlante o Bocina

A continuación aprenda  paso a paso como hacer  una de las reparaciones más frecuentes en los parlantes.

parlante a repararEn este manual explicaremos una forma casera de como cambiar la bobina de un parlante que se encuentra averiada, por una bobina nueva. Este es uno de los daños más comunes que se ven en los parlantes. Antes de comenzar haremos una breve explicación de lo que es una bobina.
La bobina está formada por un alambre de cobre esmaltado, enrollado de forma perfectamente circular sobre un cilindro. Éste cilindro puede ser de aluminio, kapton e incluso fibra de vidrio. La bobina se encarga de convertir la energía eléctrica de la corriente alterna, en movimiento que transmite a un cono de cartón o de material plástico.



Funcionamiento de una bobina

Cuando la corriente eléctrica proveniente del amplificador llega hasta la bobina. Allí se crea un campo magnético. Esto es gracias a un imán fijo que rodea la bobina. Como éste campo magnético es producido por una corriente alterna, su polaridad cambia al ritmo del sonido. Así que la bobina es atraída y repelida al ritmo de la música o sonido emitido por el amplificador. La bobina va pegada al cono del parlante. Así que ésta al moverse, también mueve el cono. El cono empuja el aire, produciendo el sonido característico del parlante.

Ahora bien; en ocasiones el parlante comienza a sonar mal y a veces ni siquiera suena, esto se puede deber a 3 causas principales.

1) Exceso de potencia llega a la bobina: Este es el factor más común. Muchos conectan los parlantes a los amplificadores, sin ni siquiera mirar si la potencia es compatible. Al hacer pasar por la bobina más potencia de la que ésta soporta, se aumenta su temperatura. Al pasar el límite de calor soportado por el alambre, se pierde el barniz de aislamiento, generando un corto que al final revienta el alambre.
Otras veces el exceso de temperatura llega a deformar la perfecta forma circular del cilindro que sostiene el alambre, rozando el alambre contra el entrehierro.

2) Mal armado: He visto pésimas reparaciones de personas con poca experiencia o ética, que dejan la bobina mal centrada, haciendo que ésta rose contra el entrehierro, hasta que el alambre se pela y luego se revienta.

3) Deformación de la canasta: En ocasiones cuando la canasta recibe un golpe, puede llegar a desformarse, descentrando el entrehierro con respecto a la bobina. Esto genera una fricción entre ambas piezas. Cuando esto pasa, El primer paso es enderezar la canasta. Luego revisar que el imán no se haya despegado. De ser así, lo invitamos a ver nuestro tutorial de Cómo Colocar Correctamente el Imán de un Parlante.

Para los casos 1 y 2 la reparación se hace cambiando la bobina por una nueva.
A continuación veremos como se hace este proceso.

Herramientas necesarias para el cambio de bobina

– Un Mototool
– Tijeras de buena calidad
– Cautín
– Tolueno o Toluol (En caso de no conseguirlo, puede usar disolvente para pinturas epóxicas)
– Soldadura de estaño
– pinzas de punta delgada
– Cinta de enmascarar
– Acetato de radiografía
– Resina epóxica
– Cemento de contacto negro del mismo usado en zapatería
– Un soplador o un compresor con pistola de aire.

Procedimiento

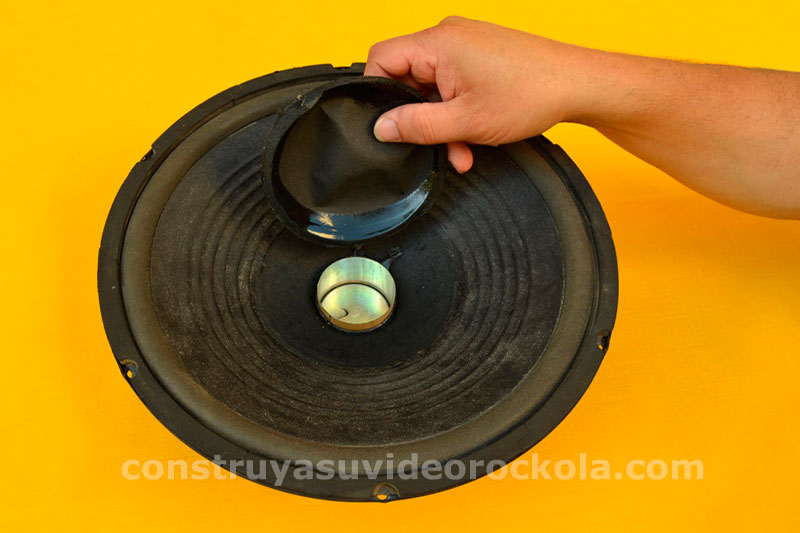

Lo primero que debemos hacer es retirar el tapa polvo. Esta es la única forma de acceder a la bobina, sin afectar ninguna otra parte del parlante. Si el tapa polvo está en buen estado, se debe hacer una marca para que cuando lo volvamos a colocar, quede en la misma posición. Así no se notará que fue retirado. Pero en éste caso como el tapa polvo también está algo estropeado, lo cambiaremos por uno nuevo.

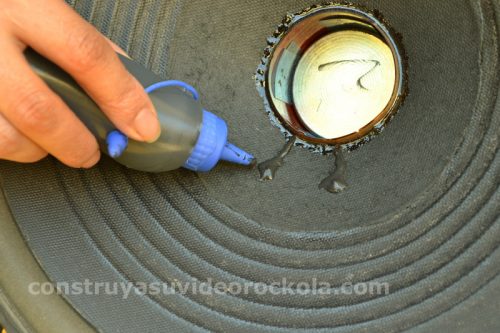

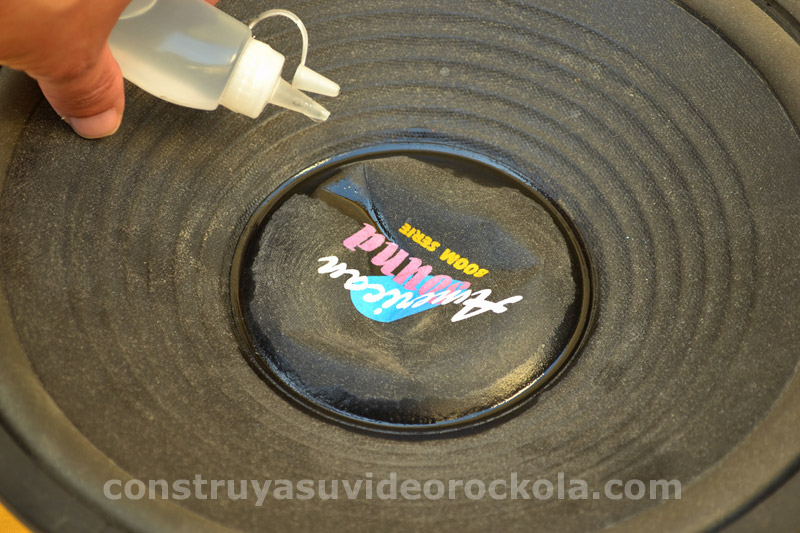

Aplicamos Tolueno en el pegue del tapa polvo con el cono. Cuando el cono es opaco o  de color negro mate, podemos aplicarlo con un gotero. Pero si el cono es brillante, se debe hacer con una jeringa y de manera muy cuidadosa, para no decolorar el cono.

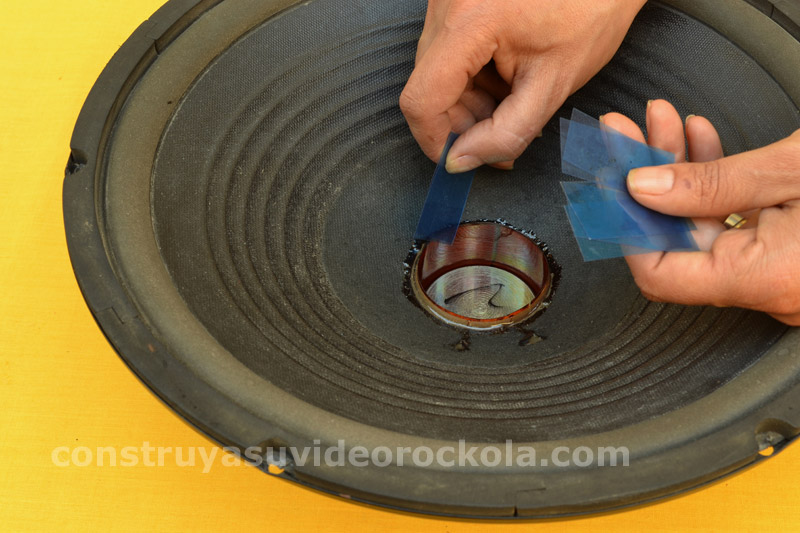

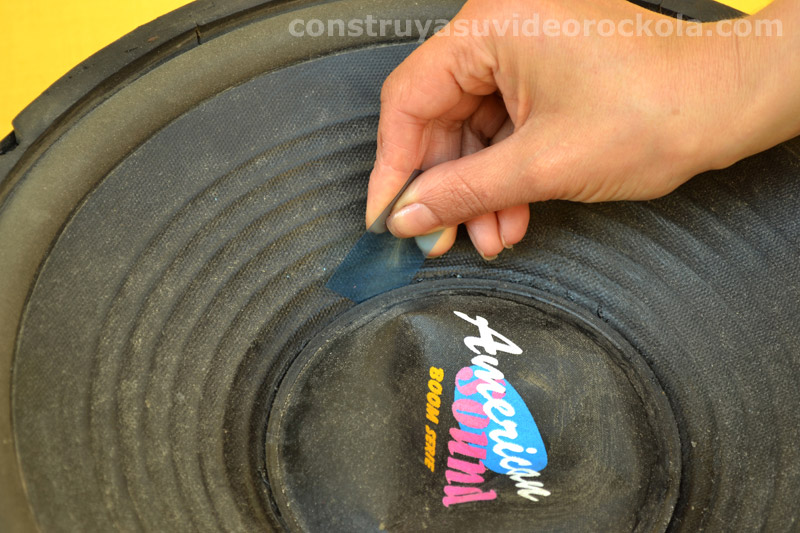

Se deja un tiempo hasta que el Tolueno disuelva el pegante y luego se retira el cono con ayuda de un trozo de acetato de radiografía. También se puede usar una tarjeta plástica. Por ningún motivo use el bisturí, porque puede rasgar el cono.

IMPORTANTE! La manipulación prolongada e inapropiada del  Tolueno, puede ser un causante de cáncer. Así que si usted piensa hacerse reparador de parlantes, es imprescindible el uso de guantes y tapabocas. Existe otra opción diferente al Tolueno, que es el disolvente para pinturas epóxicas, Sin embargo no es tan eficaz y algunas veces puede llegar a manchar el cono.

Retirando la bobina defectuosa

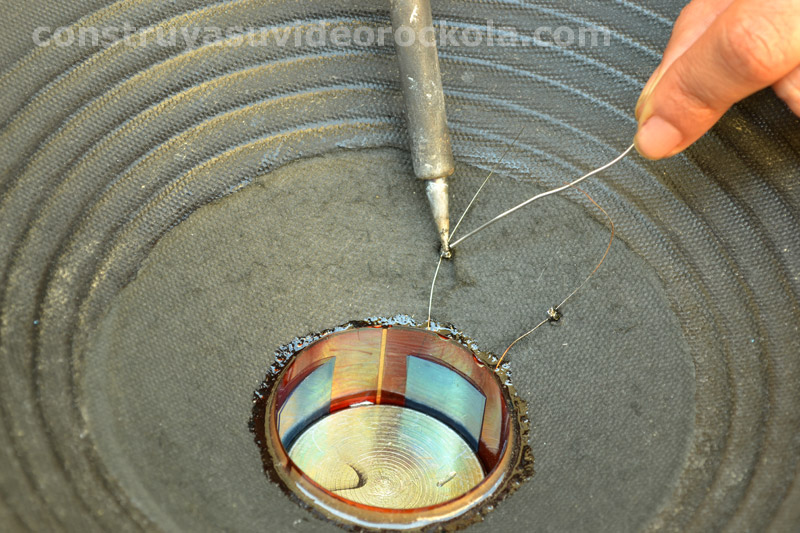

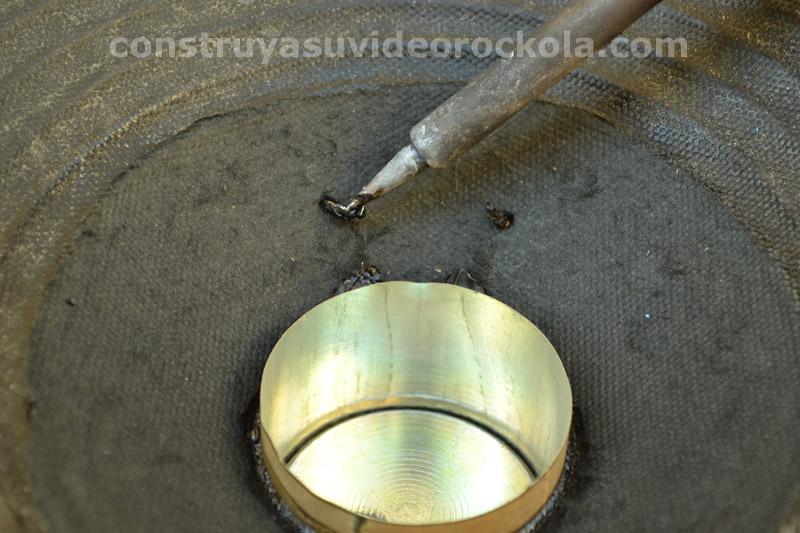

Antes de retirar la bobina averiada, debemos soltar sus terminales de las trencillas. Esto se hace con el cautín. Debemos desoldar los hilos de alambre de la bobina con mucho cuidado para no estropear las trencillas. En cuanto hacemos esto, miramos bien a que altura está colocada la vieja bobina y apuntamos esto. Éste dato será muy importante al momento que coloquemos la nueva bobina. Se debe observar muy bien la cantidad en milímetros que sobresale el alambre sobre la ranura.

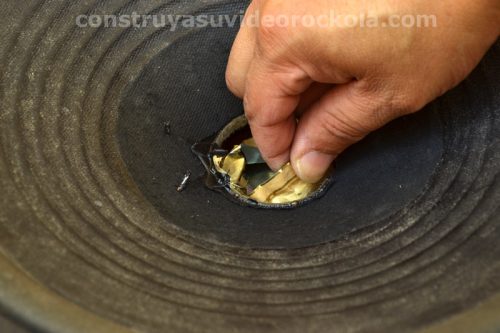

Luego vamos arrugando hacia adentro los bordes de la bobina. Si la bobina tiene el borde bastante alto, lo podemos hacer con los dedos, de lo contrario podemos ayudarlos con unas pinzas de punta delgada.

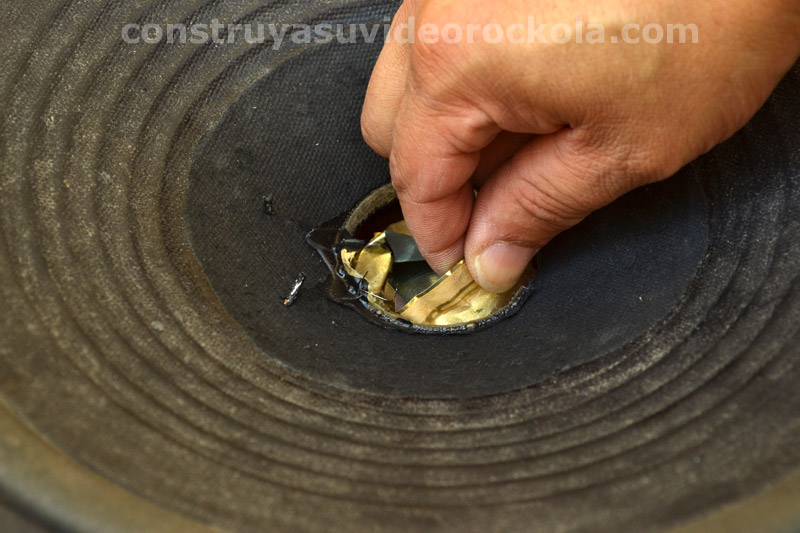

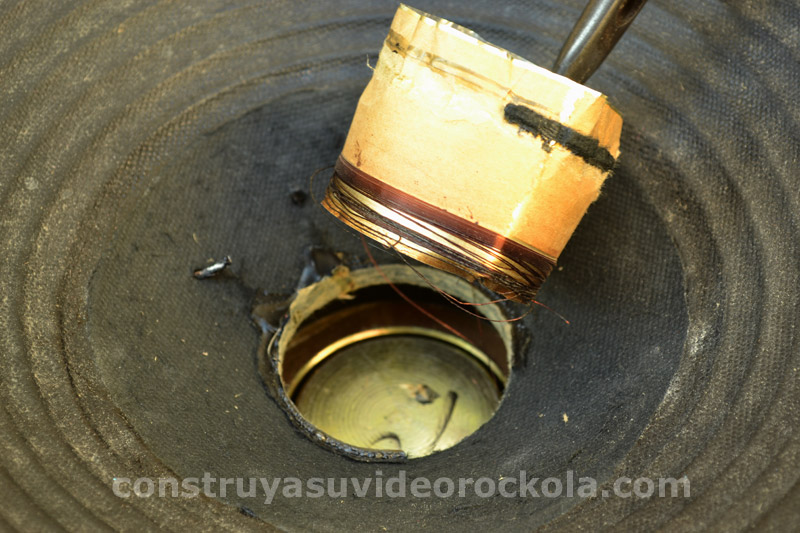

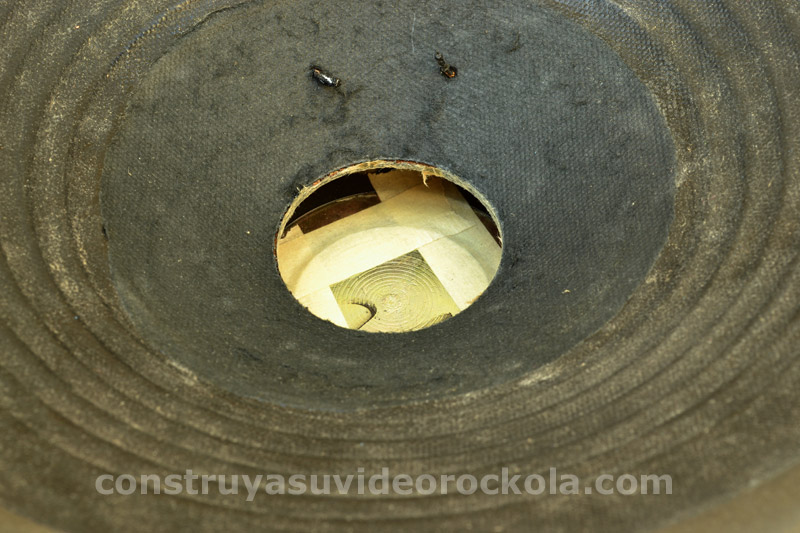

A medida que vamos arrugando la bobina, se va despegando de la boca del cono. Esto se hace con mucho cuidado para no ir a romper el cono. Al final la bobina debe salir y podemos ver el mal estado en que se encuentra.

Arreglar la boca del cono

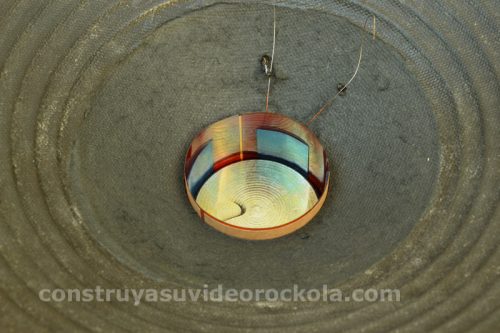

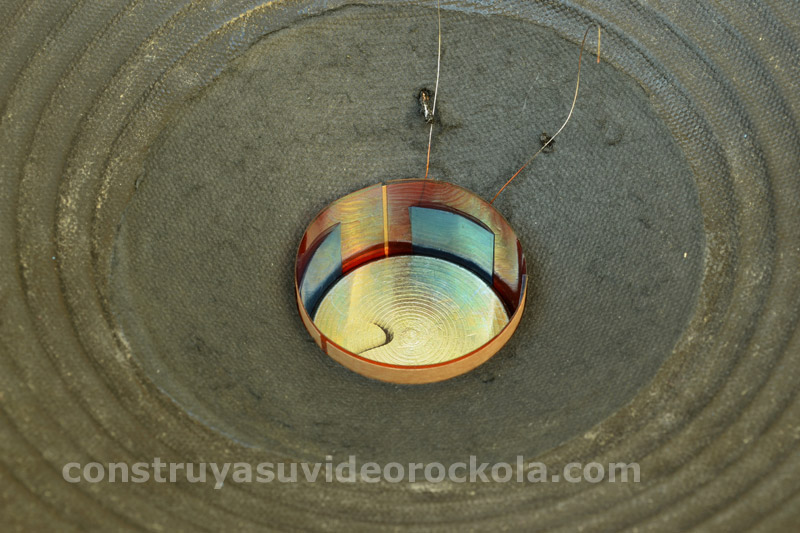

Como el alambre de la bobina se quemó, muy seguramente el entrehierro o ranura donde va la bobina debe estar llena de esquirlas, trozos de alambre, barniz y papel quemado. Así que con un soplador debemos soplar la boca del parlante hasta que salga toda la mugre posible.

NOTA IMPORTANTE! La manera de cambiar esta bobina, es únicamente para parlantes que tienen la boca del cono pegada con la boca de la araña. Si el parlante que va a reparar tiene un espacio entre la boca de la araña y la boca del cono, el trabajo es más delicado al momento de retirar la bobina. En estos casos se requiere aplicar pegante en las dos partes, al momento de colocar la nueva bobina.

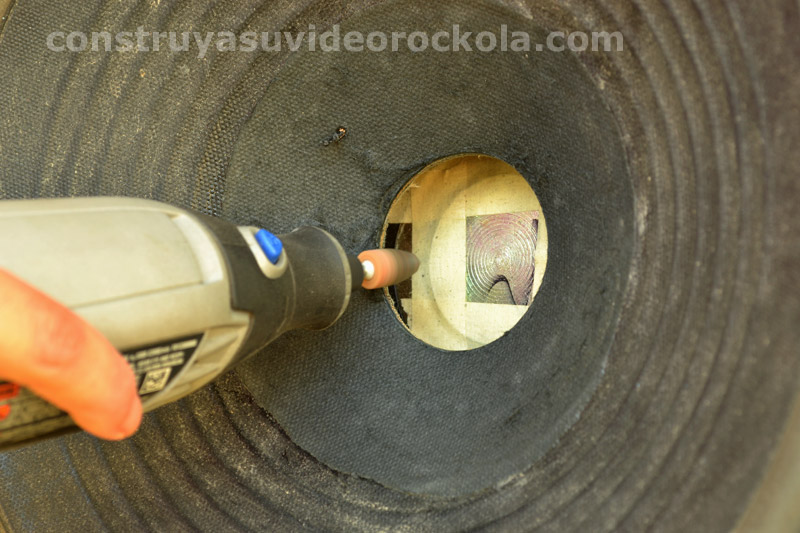

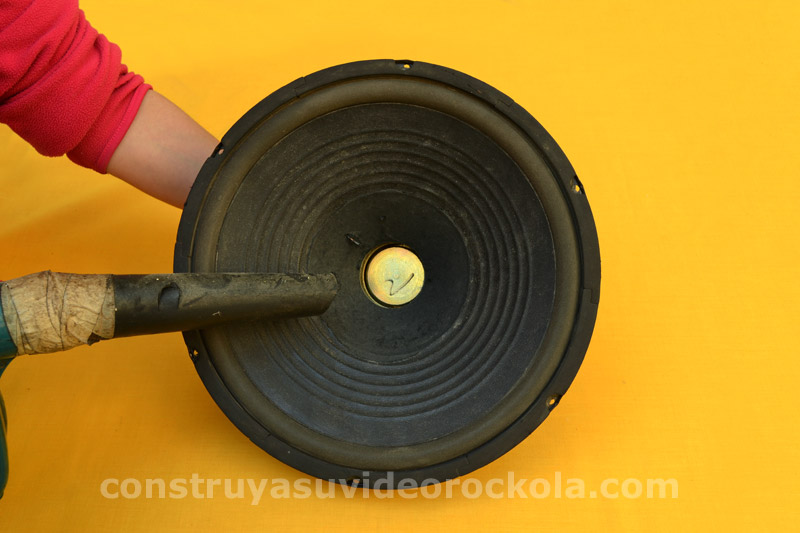

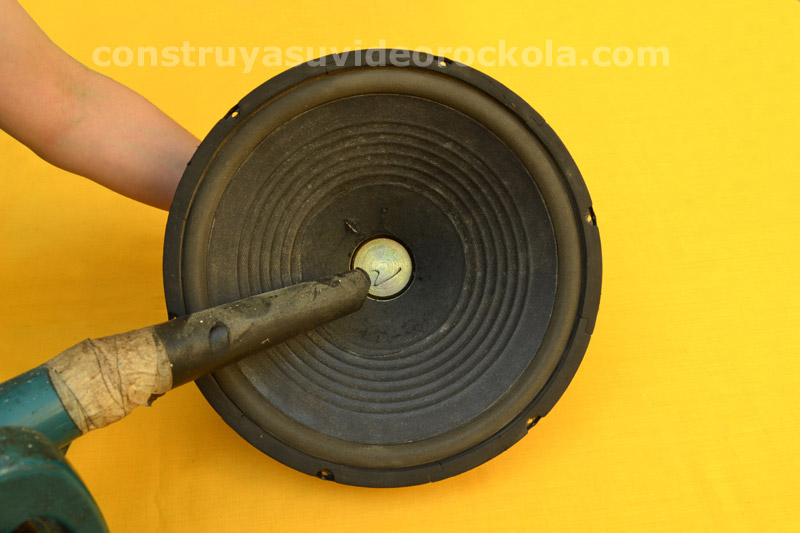

Luego tapamos la ranura o entrehierro con cinta de enmascarar para que no vuelva a entrar mugre. Y con ayuda de un mototool vamos puliendo la boca del cono, para retirar todo el pegante epóxico que sostenía la bobina anterior. Esto se hace poco a poco y se debe ir midiendo la nueva bobina hasta que ésta entre en la boca del cono y baje hasta el fondo del entrehierro.

Limpieza final de la ranura o entrehierro

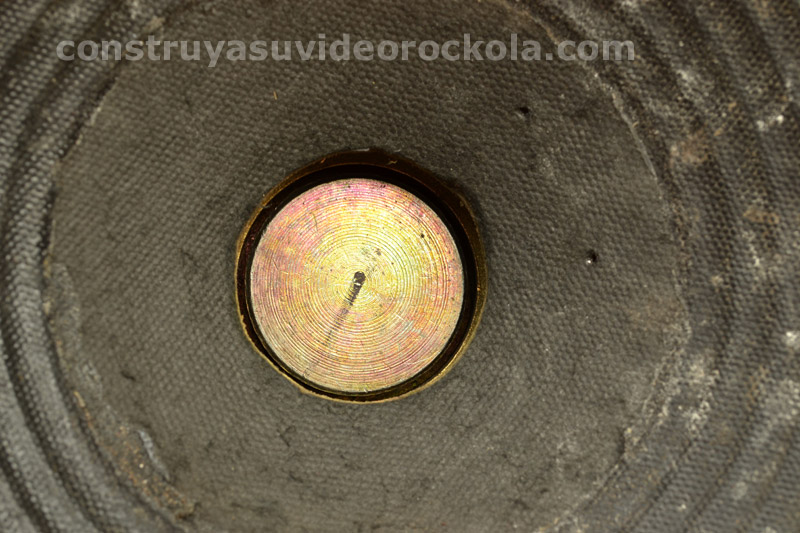

Ahora que ya pulimos y retiramos el pegante viejo, procedemos a limpiar nuevamente la ranura donde irá la bobina. Solo que esta vez la limpieza se hace más minuciosamente. Primeo soplamos para sacar el polvo que haya podido entrar en el entrehierro, al momento de pulir con el mototool.

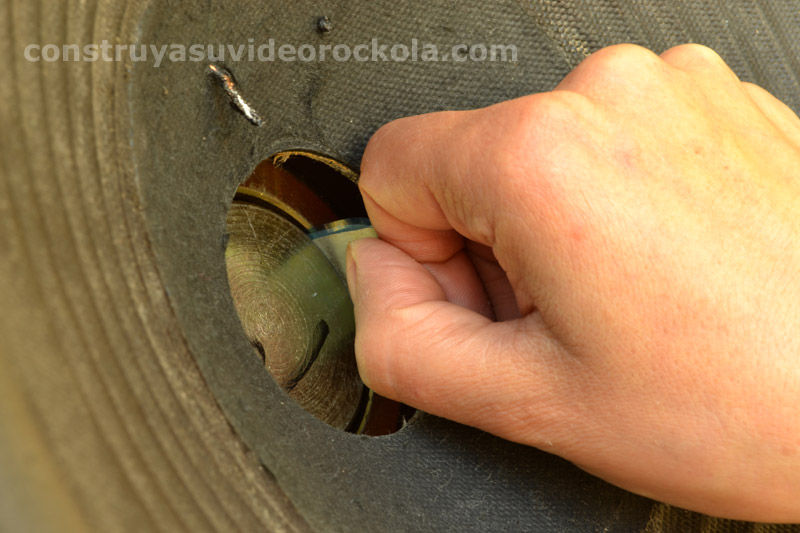

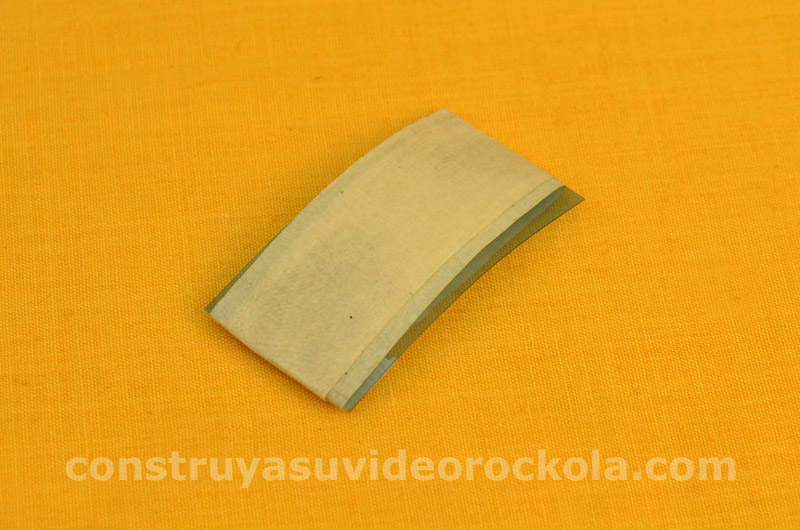

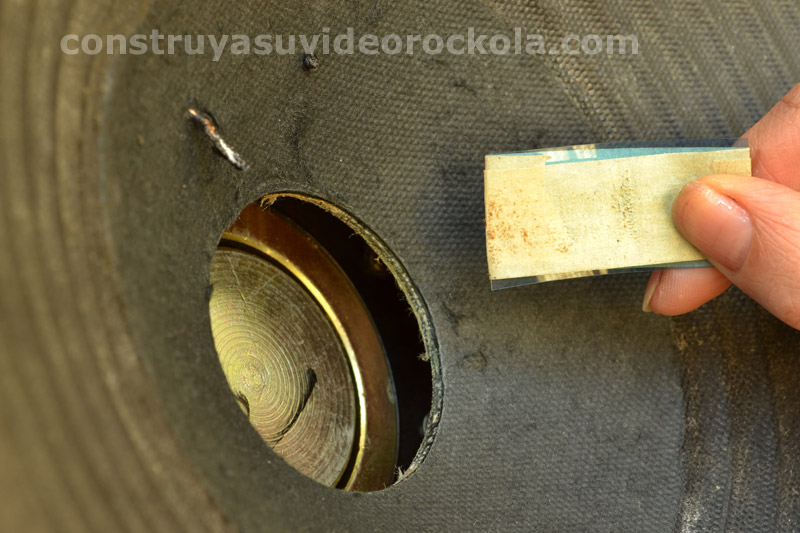

Luego procedemos a hacer una paleta con un trozo de acetato de radiografía, que envolvemos con cinta de enmascarar. Pero teniendo en cuenta de que el pegante quede hacia fuera. Con esta paleta comenzamos a limpiar la ranura, pasándola de manera circular para que las partículas de mugre y metal que puedan estar adentro, se paguen en la cinta.

Vemos como sale la cinta con residuos de metal y óxido. Este proceso se repite tantas veces sea necesario, hasta que la cinta salga totalmente limpia.
Ya tenemos la ranura del parlante lista para introducir la nueva bobina.

Alistando la nueva bobina

En muchos casos cuando compramos una bobina, no viene con los alambres pre-estañados. Es decir ésta que no viene lista para su colocación y obviamente no está apta para saldar sus terminales con las trencillas.

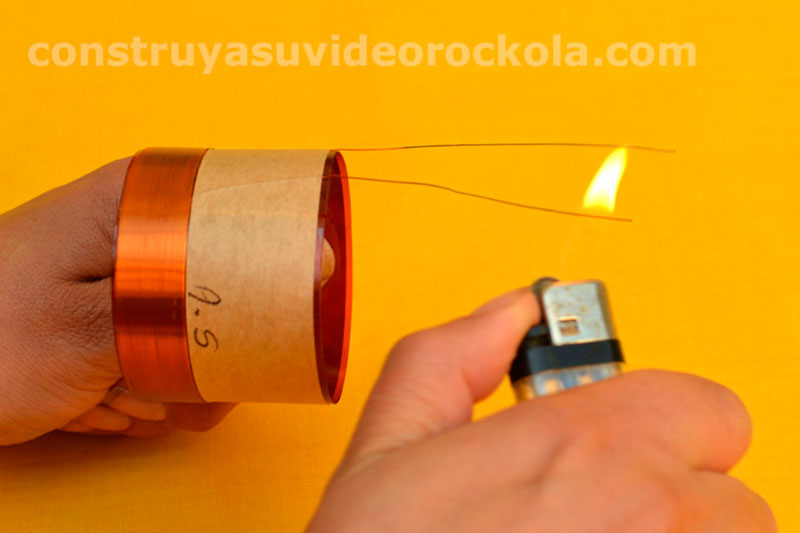

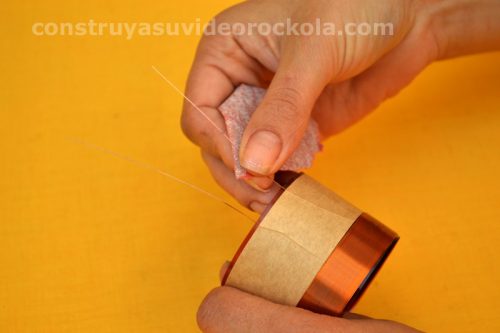

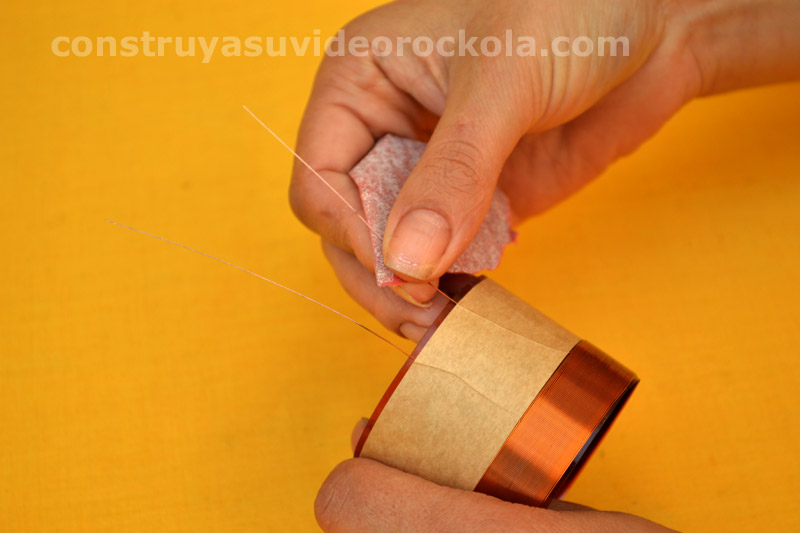

Así que; con ayuda de un encendedor o un fósforo, debemos retirar el barniz dieléctrico que trae el alambre de la bobina. Luego se lija el alambre con una lija de grano 280 aproximadamente.

Ahora viene la parte de más cuidado que es instalar la nueva bobina en su sitio y de manera correcta.
Antes de haber sacado la bobina vieja, debemos mirar bien la altura a la que se encontraba el alambre. Por lo general está ¼ del alambre salido de la ranura, pero esto no siempre es así. Lo mejor es SIEMPRE mirar bien y medir la bobina vieja, para que luego la nueva bobina quede exactamente como estaba la original del parlante. De no hacer esto, puede pasar que al trabajar el parlante, la bobina se salga de la ranura, por haber quedado muy alta. También puede pasar que por el contrario la bobina pegue contra el fondo del entrehierro, por haber quedado muy abajo. Así que analice muy bien esto y recuerde estudiar nuestro artículo de Reparación general de un parlante.

Ahora que ya colocamos la bobina en su altura ideal y sus hilos apuntan hacia los orificios de las trencillas, se asegura y se centra. Usando trozos de acetato, se van introduciendo en redondo entre la bobina y la ranura. Esto hace que la bobina quede perfectamente en el centro y que no se mueva mientras se le aplica el pegante.

Pegando la bobina a la boca del cono

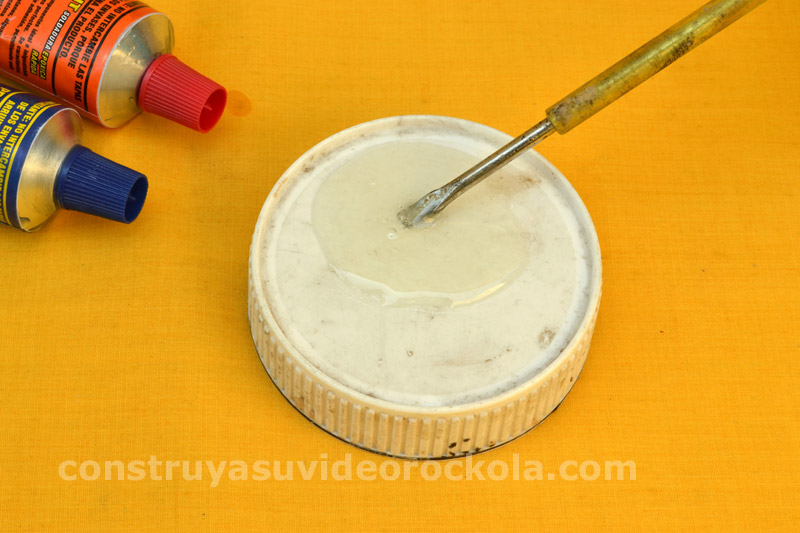

El pegante usado para pegar la bobina es el pegante epóxico, también conocido como soldadura epóxica. Es un pegante transparente o en algunos casos de color blanco. Viene en dos componentes (resina y endurecedor), que se secan luego de hacer una mezcla homogénea.

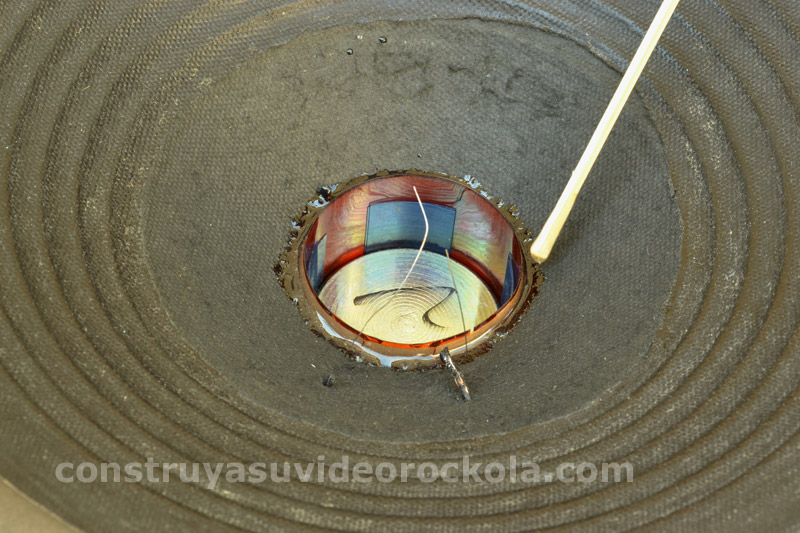

El pegante se aplica alrededor de la bobina, uniendo la boca del cono con el cuello de la bobina. Se aplica con un palillo delgado y debe quedar un cordón limpio y uniforme. Se debe evitar hacer regueros y sobre todo que vaya a caer en el fondo de la bobina. Esto podría arruinar el trabajo.
Inmediatamente es aplicado el pegante, se le da la vuelta al cono mientras el pegamento seca. Así evitamos que alguna gota de pegamento se vaya hacia el fondo.

Soldando los hilos de la bobina a las trencillas

El punto de soldadura que une cada terminal de la bobina con su respectiva trencilla debe ser pequeño, pero suficientemente efectivo, como para que No se suelten. También es importante recalcar que el hilo no debe quedar templado. Se debe dejar holgado y se paga al cono, tratando de que de una vuelta algo larga, antes de llegar al punto de unión con la trencilla.

Luego se cubre el punto de la soldadura y los hilos que vienen de la bobina, con una mezcla de cola vinílica o más conocida como pegante para madera. Se mezcla con un poco de pintura a base de agua de color negro o del color del cono.

Cuando ya ha secado el pegante, se retiran los trozos de acetato y se procede a probar que la bobina ha quedado bien colocada. Para esto se empuja hacia abajo el cono con los pulgares y no se debe sentir ninguna fricción.

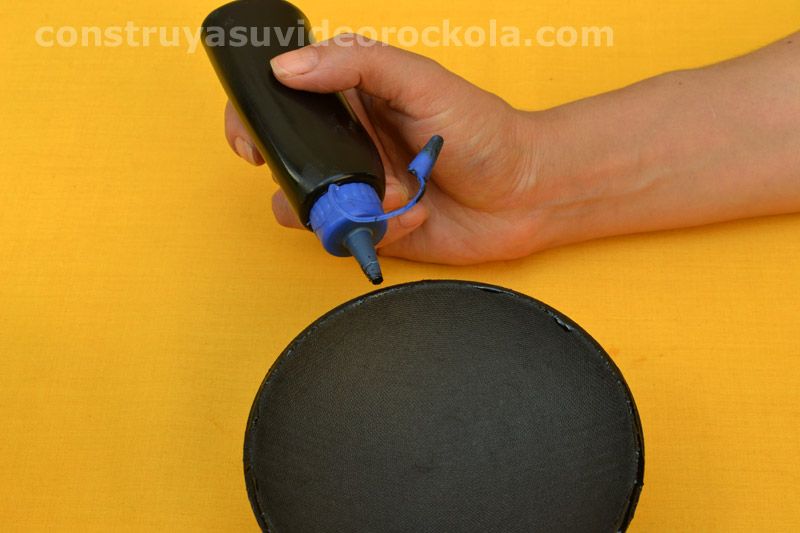

Si todo está bien, procedemos a colocar el tapa polvo, usando cemento de contacto de color negro. Se coloca un peso sobre el tapa polvo y se deja secar unos 10 minutos. Al cabo de esto nuestro parlante estará reparado.

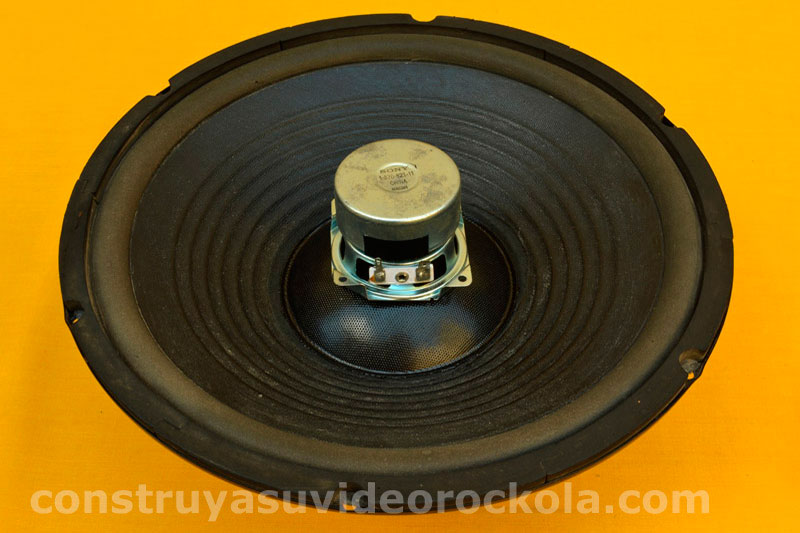

Parlante con su nueva bobina

parlante reparadoPara hacer la prueba de sonido a todo volumen, debemos espera al menos 24 horas. Sin embargo, al cabo de una hora podemos hacer una prueba técnica, usando el archivo de sonido que entregamos al final de este artículo.
El archivo de sonido consiste en varias ondas senoidales de diferentes frecuencias que hacen que el cono suba y baje de manera uniforme, permitiendo que escuchemos si hay alguna fricción en la bobina.
La primera frecuencia es a 5 Hz. Esto no es audible por el oído humano, pero si podemos ver el movimiento del cono y percibir si hay alguna fricción de la bobina contra el entrehierro. Las otras frecuencias son 10Hz, 20Hz, 60Hz, 100Hz, 500Hz y 1Khz.

Prueba de sonido del parlante

La manera correcta de hacer la prueba de sonido de nuestro parlante es de la siguiente manera:
Conectamos la salida de audio de nuestro computador a la entrada de un amplificador que tenga al menos 30W de potencia a la salida.
Conectamos el parlante que vamos a probar en la salida del amplificador.
El volumen del amplificador debe estar en un unto medio.
Le damos play al archivo de sonido que se encuentra a continuación del video y observamos detenidamente el comportamiento del parlante. No deberán escucharse sonidos extraños, sólo el sonido de la onda senoidal, a partir de los 20 Hz. Las frecuencias anteriores solo hacen mover el cono para que verifiquemos que el movimiento es fluido y perfecto.

Video que muestra paso a paso como se cambia la bobina de un parlante

Audio con las ondas senoidales necesarias para probar el parlante



Esperamos que este tutorial les sea de gran utilidad y puedan ganarse unos billetes arreglando parlantes.
