Circuito muy útil para amplificadores ambientales o teatros en casa
En muchas ocasiones necesitamos ambientar con sonido múltiples espacios. Para esto, se requiere de un Amplificador ambiental. Éste tipo de amplificador consiste en agrupar varios amplificadores mono, en un mismo gabinete. Pero, cómo podemos controlar el volumen de cada uno por independiente? Tengamos en cuenta que si colocamos un sólo potenciómetro de volumen, para la entrada todos los amplificadores, el sonido sonará al mismo nivel en todos los espacios.
En esta ocasión, presentamos un circuito con 8 potenciómetros, con el qué podemos controlar el volumen de hasta 8 amplificadores. Además, también sirve para distribuir señales de diferentes fuentes y así poder realizar un teatro en casa.
Funcionamiento
El distribuidor de señales tiene una entrada principal. La señal es enviada a cada potenciómetro. Cada uno de estos se encarga de controlar el nivel de volumen de la señal por independiente.
Y cada potenciómetro también entrega la señal por independiente.

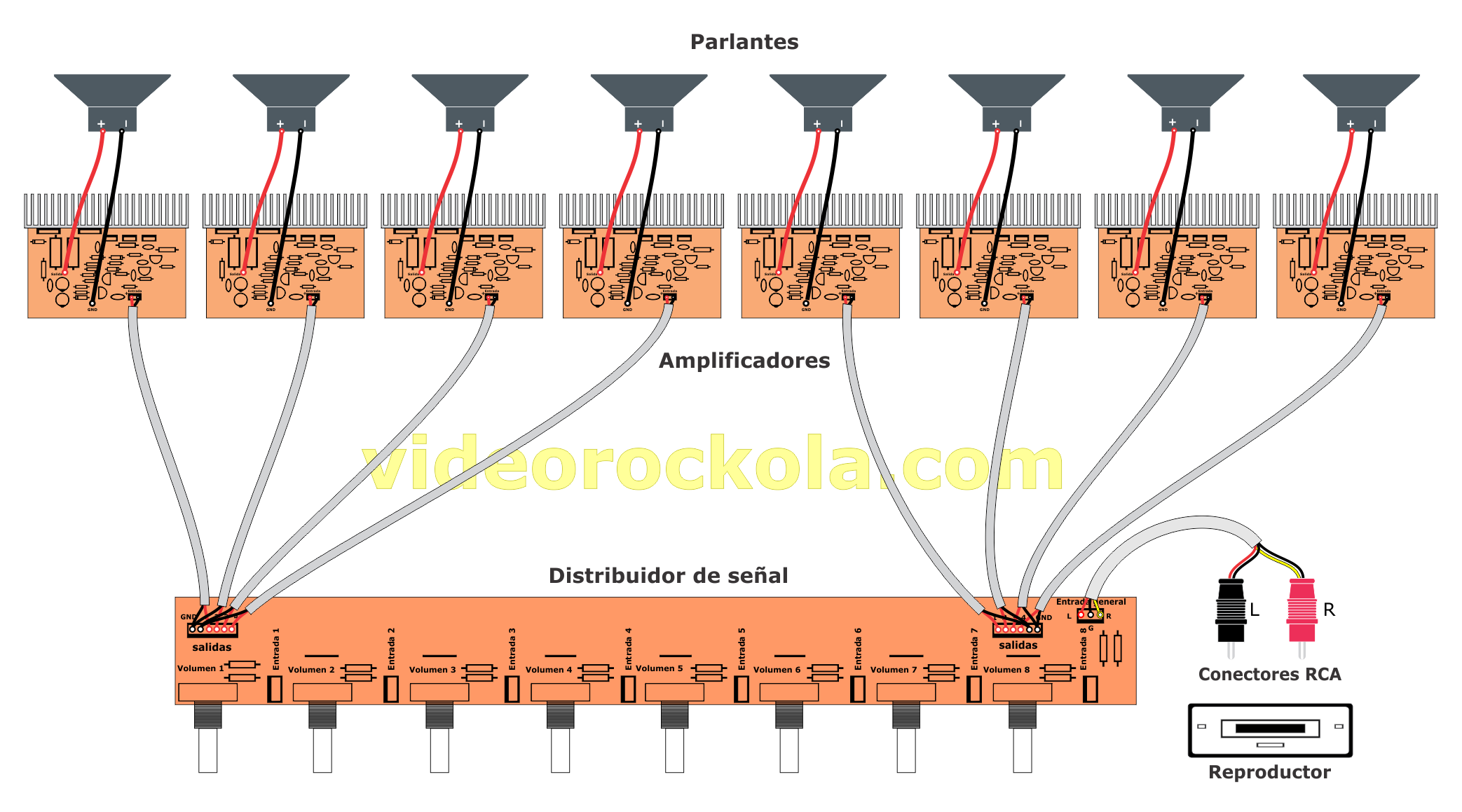

Diagrama de conexión del distribuidor de señales
Como se puede ver a continuación, la conexión es bastante simple. La señal entra por la entrada principal. En caso de ser una señal estéreo, es convertida en mono, mediante dos resistencias de 2.2K Luego es distribuida a todos los potenciómetros. Las salidas son independientes y se conectan a cada amplificador.
Conexión del distribuidor de señales para teatros en casa
Nuestro distribuidor de señales tiene, además de la entrada general, una entrada para cada potenciómetro. Así; si por ejemplo tenemos un blue ray con salidas independientes, o una tarjeta de sonido 7.1, podemos enviar la señal correspondiente a cada entrada, para de ahí enviarla a cada amplificador.
NOTA: Cuando usamos nuestro distribuidor de señales para hacer un sistema de teatro en casa, es necesario retirar o no colocar las resistencias de 10K de la parte superior. Así no se mezclan las señales.
Prueba de sonido del Distribuidor de señales
Esperamos que este circuito les sea de mucha utilidad.
