Módulo Bluetooth Controlado con App Android

Actualiza tu amplificador o equipo de sonido a las últimas tecnologías.

Sello de probadoPresentamos un dispositivo reproductor de música, que permite controlar todas sus funciones desde una aplicación para teléfonos Android, llamada BT Link.
La aplicación BT Link fue diseñada para acoplarse con un módulo Bluetooth. La aplicación BTLink le da al usuario el control total sobre la reproducción de la música, el ecualizador, el contenido musical de la tarjeta USB y/o la Micro SD. También el control del radio FM y la entrada de línea o auxiliar. Se puede controlar todo a control remoto desde su celular.



Las aplicaciones de éste reproductor de música son muchas. Por ejemplo podemos usarlo en el automóvil. Lo colocamos en la entrada del amplificador, y podremos controlar todo desde el teléfono. También para actualizar nuestro viejo equipo de sonido. Finalmente podemos combinarlo con un amplificador estéreo y tendremos nuestro propio sistema de sonido.

Algunos pantallazos de la aplicación BTLink

aplicación btlink

Materiales

materialsLos materiales necesarios para hacer el montaje de nuestro módulo son:
– Módulo Bluetooth, reproductor MP3, compatible con la App BTlink, con sus respectivos cables y control remoto.
– Interruptor de dos pines, dos posiciones.
– Jack estéreo para circuito impreso,
– Jack DC de 2.1 milímetros,
– Una caja, en éste caso metálica, Sin embargo puede usar el material que desee.
– Tornillos golosos y pasantes con sus respectivas tuercas,
– Y un cable de plug estéreo a plug estéreo, de 3.5 milímetros.



Ensamble del módulo Bluetooth

El ensamble es muy sencillo. es básicamente conectar los conectores a las diferentes entradas y salidas del módulo y meter todo en una pequeña caja, ara darle una presentación estética.
El interruptor va conectado en serie con el Jack DC y la entrada de alimentación del módulo. Se debe tener muy en cuenta la polaridad, para no ir a dañar el módulo. El pin del centro del Jack DC es positivo.
En cuanto a la salida de señal del reproductor, son 4 pines distribuidos de la siguiente forma: El primer pin Izquierdo, es la salida de audio izquieirdo, el siguiente pin, es tierra o graund. El tercer pin es salida de señal derecha, y el último pin de la derecha es la antena de radio, ésta se reconoce porque al conectar el cable, es el único de color rojo. Los otros tres son blancos, con visos rojos de identificación. Los 2 cables de señal y el tierra, se conectan al Jack estéreo de 3.5 milímetros.

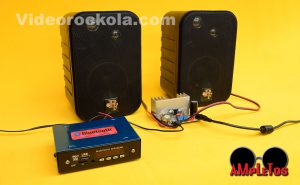

El módulo reproductor de música, conectado a un amplificador

Nosotros como ejemplo, conectamos el módulo al amplificador estéreo con TDA8560Q. Es un amplificador bastante potente, económico y fácil de construir.
El resultado fue bastante satisfactorio. Basta con enviar la señal de audio desde el jack de salida de audio del módulo, hasta la entrada de señal del amplificador. para esto usamos un cable con plug estéreo de 3.5 mm en cada extremo.
El módulo se alimenta con una fuente de 12V DC i con un amperio como mínimo. se puede alimentar con la misma fuente del TDA8560, ya que éste también trabaja a 12V DC.



VIideo que enseña paso a paso el montaje del modulo Bluetooth y la instalación de la aplicación BTLink
